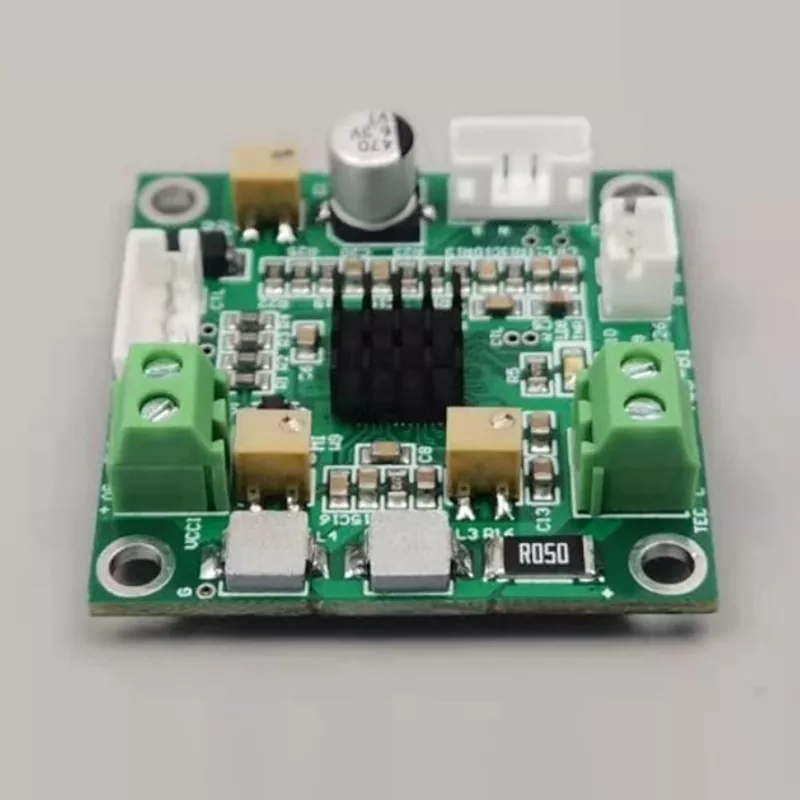

Short-Cycle PID ပါသော ATC-M1 အပူချိန်ထိန်းချုပ်ကိရိယာ

X-Meritan သည် ဆီမီးကွန်ဒတ်တာအပူစီမံခန့်ခွဲမှုအတွက် အပူချိန်ထိန်းကိရိယာများ၊ အအေးပေးစက်များ၊ NTC အစိတ်အပိုင်းများနှင့် အပူချိန်ထိန်းချုပ်ကိရိယာများကို တီထွင်ထုတ်လုပ်သည်။ Short-Cycle PID ပါ၀င်သော ATC-M1 အပူချိန်ထိန်းချုပ်ကိရိယာသည် သေးငယ်သော 34mm x 20mm ဘုတ်အား short-cycle PID ထိန်းချုပ်မှု၊ 10K NTC အပူချိန်တုံ့ပြန်ချက်နှင့် အသေးစားအရာဝတ္ထုများအတွက် TEC အထွက်ထိန်းချုပ်မှုတို့ကို ပေါင်းစပ်ထားသည်။ ၎င်းသည် 3.0V–5.0V DC တွင်လုပ်ဆောင်သည်၊၊ ပုံသေအပူချိန်အကွာအဝေးသည် +10 မှ +40 ဒီဂရီစင်တီဂရိတ်ကို ပံ့ပိုးပေးကာ စက်ရုံ၏ပုံမှန်သတ်မှတ်အပူချိန် 25 ဒီဂရီစင်တီဂရိတ်ရှိသည်။ သတ်မှတ်ထားသောအပူချိန်ထိန်းချုပ်မှုတည်ငြိမ်မှု 0.001 ဒီဂရီစင်တီဂရိတ်ဖြင့် အပူချိန်ကို W9 potentiometer သို့မဟုတ် analog input ဖြင့်ချိန်ညှိနိုင်သည်။

အဓိကအင်္ဂါရပ်များ

Short-Cycle PID ထိန်းချုပ်မှု

Short-Cycle PID ပါသော ATC-M1 အပူချိန်ထိန်းချုပ်ကိရိယာသည် အပူဓာတ်နည်းသော သေးငယ်သော အရာဝတ္ထုများအတွက် ဒီဇိုင်းထုတ်ထားသော တိုတောင်းသောစက်ဝိုင်း PID တုံ့ပြန်ချက်နည်းလမ်းကို အသုံးပြုသည်။ မကြာခဏ မှန်ကန်သော လုပ်ဆောင်မှု သည် သမားရိုးကျ စနစ်များနှင့် ဆက်စပ်နေသော ပိုကြီးသော အပူတုံ့ပြန်မှုကို အားမကိုးဘဲ ထိန်းချုပ်သူအား ထိန်းချုပ်ထားသော အရာဝတ္ထု၏ အပူအအေး အပြောင်းအလဲများကို တုံ့ပြန်ရန် ကူညီပေးသည်။

Compact Board Structure ၊

အတိုင်းအတာ 34 မီလီမီတာ x 20 မီလီမီတာသာရှိပြီး စုစုပေါင်းအမြင့် 15.5 မီလီမီတာဖြင့် ATC-M1 သည် ကျစ်လစ်သိပ်သည်းသော အပူထိန်းကိရိယာများတပ်ဆင်ရန်အတွက် သင့်လျော်သည်။ ၎င်း၏သေးငယ်သောပုံစံအချက်သည် အထူးသဖြင့် အတွင်းပိုင်းနေရာလွတ်ကို ကန့်သတ်ထားသည့်သေးငယ်သောအလင်း၊ အာရုံခံခြင်းနှင့် အီလက်ထရွန်းနစ်ဖွဲ့စည်းပုံများနှင့် အထူးသက်ဆိုင်ပါသည်။

TEC အထွက်ထိန်းချုပ်မှု

ထိန်းချုပ်ကိရိယာသည် သာမိုလျှပ်စစ် အအေးပေးသည့် အစိတ်အပိုင်းများနှင့် အလုပ်လုပ်ရန် ဒီဇိုင်းထုတ်ထားသည်။ ၎င်း၏အမြင့်ဆုံး TEC လက်ရှိ 2.5A ဖြစ်ပြီး အမြင့်ဆုံး TEC ဗို့အားမှာ 5V ထောက်ပံ့မှုတွင် 4.3V သို့မဟုတ် 3.3V ထောက်ပံ့မှုတွင် 2.5V ဖြစ်သည်။ ဤကန့်သတ်ချက်များသည် ဆက်စပ် TEC စနစ်နှင့် ထိန်းချုပ်ကိရိယာကို ကိုက်ညီမှုအတွက် ရှင်းလင်းသောအခြေခံကို ပေးဆောင်သည်။

အပူချိန်တုံ့ပြန်ချက်

အပူချိန်တိုင်းတာခြင်းနှင့် တုံ့ပြန်ချက်အတွက် 10K NTC အာရုံခံကိရိယာကို အသုံးပြုသည်။ သတ်မှတ်ထားသော အပူချိန်ထိန်းချုပ်မှုတည်ငြိမ်မှုသည် 0.001 ဒီဂရီစင်တီဂရိတ်ဖြစ်ပြီး၊ သေးငယ်သောအပူချိန်ကွဲပြားမှုများသည် အပူချိန်-ထိခိုက်လွယ်သောအစိတ်အပိုင်းများ၏လည်ပတ်မှုအခြေအနေအပေါ်သက်ရောက်နိုင်သည့်အပလီကေးရှင်းများအတွက်လိုအပ်သောတိကျမှုကိုပေးသည်။

နည်းပညာဆိုင်ရာဒေတာ

ဒီဇိုင်း နှိုင်းယှဉ်မှု

လျှောက်လွှာဧရိယာများ

1. Photonics- X-Meritan သည် detector cooling အပါအဝင် photonics applications များကို ခွဲခြားသတ်မှတ်သည်။ ကျစ်လစ်သိပ်သည်းသော ထိန်းချုပ်ကိရိယာဖွဲ့စည်းပုံနှင့် အပူချိန်တုံ့ပြန်မှုလုပ်ဆောင်ချက်သည် သေးငယ်သော သာမိုလျှပ်စစ်အအေးပေးသည့် အစိတ်အပိုင်းများအတွက် သင့်လျော်သော ထိန်းချုပ်မှုဒြပ်စင်ကို ပေးဆောင်သည်။

2. ဆက်သွယ်ရေး- ကုမ္ပဏီ၏ အပလီကေးရှင်းအကွာအဝေးတွင် တယ်လီကွန်းအစိတ်အပိုင်းများ၏ အပူတည်ငြိမ်ခြင်းနှင့် အအေးပေးခြင်းများ ပါဝင်သည်။ တိကျသော အပူချိန်ထိန်းညှိမှုကို ကျစ်လစ်သိပ်သည်းသော အပူစီမံခန့်ခွဲမှုဗိသုကာများတွင် ထည့်သွင်းနိုင်သည်။

3. ဆေးဘက်ဆိုင်ရာပစ္စည်းများ- X-Meritan သည် ဆေးတွင်းရှိ PCR အသံချဲ့စက်များနှင့် အပူချိန်ဆိုင်ရာ အပလီကေးရှင်းများကို စာရင်းပြုစုထားသည်။ အပူချိန်ထိန်းချုပ်မှုသည် လည်ပတ်မှုအခြေအနေများကို ထိန်းချုပ်ထားသော အပူပတ်ဝန်းကျင်များပေါ်တွင်မူတည်သည့် စနစ်များ၏ အရေးကြီးသောအစိတ်အပိုင်းတစ်ခုဖြစ်သည်။

4. Aerospace Sensing- ကုမ္ပဏီ၏ အာကာသ အသုံးချပလီကေးရှင်းများတွင် ရေခဲထောက်လှမ်းသည့် အာရုံခံကိရိယာများ၊ အပူလှိုင်းအာရုံခံကိရိယာများနှင့် IR အာရုံခံကိရိယာများ ပါဝင်သည်။ သေးငယ်သော အပူထိန်းချုပ်မှု အစိတ်အပိုင်းများသည် အပူချိန်-ထိခိုက်လွယ်သော အာရုံခံစနစ်များ၏ တစ်စိတ်တစ်ပိုင်းကို ဖွဲ့စည်းနိုင်သည်။

5. မော်တော်ကားအီလက်ထရွန်းနစ်များ- X-Meritan သည် LiDAR၊ AR နှင့် detectors အတွက် အပူပိုင်းတည်ငြိမ်မှုကို ခွဲခြားသတ်မှတ်ထားပြီး၊ ကျစ်လစ်သိပ်သည်းသော အပူချိန်ထိန်းကိရိယာ၏ ဆက်စပ်မှုကို မော်တော်ယာဥ်နှင့် အီလက်ထရွန်းနစ်အာရုံခံအက်ပ်လီကေးရှင်းများသို့ တိုးချဲ့ပေးပါသည်။ Short-Cycle PID ပါသော ATC-M1 အပူချိန် ထိန်းချုပ်ကိရိယာကို ထိန်းချုပ်ထားသော အရာဝတ္ထုသည် အပူပမာဏ အနည်းငယ်ရှိသည့် ကျစ်လစ်သိပ်သည်းသော အပူစီမံခန့်ခွဲမှု ဗိသုကာများအတွက် ထည့်သွင်းစဉ်းစားနိုင်ပါသည်။

စနစ်ပေါင်းစည်းမှု

1. TEC လျှပ်စစ်ကန့်သတ်ချက်များ- ATC-M1 Temperature Controller သည် Short-Cycle PID ဖြင့် သတ်မှတ်ထားသော အမြင့်ဆုံးဗို့အားနှင့် လက်ရှိတန်ဖိုးများအတွင်း လုပ်ဆောင်သည်။

2. အပူချိန်တုံ့ပြန်ချက်- 10K NTC ထည့်သွင်းမှုသည် ထိန်းချုပ်စနစ်အတွက် အပူချိန်တုံ့ပြန်မှုလမ်းကြောင်းကို ပံ့ပိုးပေးသည်။

3. အပူချိန်အတိုင်းအတာ- မူလအပူချိန်ထိန်းချုပ်မှုအကွာအဝေးသည် +10 မှ +40 ဒီဂရီစင်တီဂရိတ်ဖြစ်ပြီး စက်ရုံမှသတ်မှတ်ထားသောအပူချိန် 25 ဒီဂရီစင်တီဂရိတ်ဖြစ်သည်။

4. အထွက်ဆက်တင်များ- စက်ရုံ၏ ပုံသေအမြင့်ဆုံး အထွက်ဗို့အားမှာ 2.0V ဖြစ်ပြီး၊ စက်ရုံ၏ ပုံသေအများဆုံးထွက်ရှိမှုမှာ 1.0A ဖြစ်သည်။

5. ချိန်ညှိမှုနည်းလမ်း- W9 potentiometer မှတစ်ဆင့် အပူချိန်ချိန်ညှိမှုကို လုပ်ဆောင်နိုင်ပြီး analog အပူချိန်ထည့်သွင်းမှုကိုလည်း ပံ့ပိုးပေးထားသည်။

6. ထုတ်ကုန်ဖွဲ့စည်းပုံ- ကွဲပြားခြားနားသောဖွဲ့စည်းပုံဖွဲ့စည်းပုံလိုအပ်သည့် အပလီကေးရှင်းများအတွက် X-Meritan က ထုတ်ကုန်များကို ပုံများ သို့မဟုတ် နမူနာများအလိုက် ထုတ်လုပ်နိုင်သည်ဟု ဖော်ပြထားသည်။ ဝန်ဆောင်မှုလုပ်ငန်းစဉ်တွင် အစောပိုင်းအဆင့် ဆက်သွယ်ရေး၊ နမူနာအတည်ပြုခြင်းနှင့် အတည်ပြုပြီးနောက် ထုတ်လုပ်ခြင်းတို့ ပါဝင်သည်။

X-Meritan စွမ်းရည်

ATC-M1 သည် X-Meritan ၏ အပူချိန်ထိန်းပစ္စည်းများ၊ သာမိုလျှပ်စစ်အအေးပေးစက်များ၊ TEC စည်းဝေးပွဲများ၊ NTC အစိတ်အပိုင်းများနှင့် အပူချိန်ထိန်းချုပ်ကိရိယာများ ပါဝင်သည်။ ဤထုတ်ကုန်ဖွဲ့စည်းပုံသည် ကျစ်လစ်သိပ်သည်းသော အပူစီမံခန့်ခွဲမှုစနစ်များတွင် အသုံးပြုသည့် အပူချိန်ထိန်းဘုတ်အဖွဲ့နှင့် အာရုံခံအစိတ်အပိုင်းများနှင့် ချိတ်ဆက်ထားသည်။

Thermoelectric Technology Chain ကို အပြီးအစီး

X-Meritan ၏ စွမ်းဆောင်နိုင်ရည်များသည် သာမိုလျှပ်စစ်ပစ္စည်း ဖွံ့ဖြိုးတိုးတက်မှု၊ အဓိကအစိတ်အပိုင်း စိတ်ကြိုက်ပြင်ဆင်ခြင်းနှင့် အပူ-အငွေ့ပျံခြင်း ဖြေရှင်းချက် ဒီဇိုင်းတို့ ပါဝင်သည်။ ATC-M1 အတွက်၊ ဤနည်းပညာဆိုင်ရာနယ်ပယ်သည် TEC အထွက်ထိန်းချုပ်မှု၊ NTC အပူချိန်တုံ့ပြန်ချက်နှင့် ကျစ်လစ်သိပ်သည်းသော အီလက်ထရွန်နစ်နှင့် အလင်းပြန်မှုဆိုင်ရာ စည်းဝေးပွဲများ၏ အပူပိုင်းစီမံခန့်ခွဲမှုဆိုင်ရာ လိုအပ်ချက်များနှင့် တိုက်ရိုက်သက်ဆိုင်ပါသည်။

5 အဓိကလျှောက်လွှာနယ်ပယ်များ

X-Meritan သည် အဓိကနယ်ပယ်ငါးခုတွင် အသုံးချမှုများကို အစီရင်ခံသည်- ဖိုက်ဘာအော့ပတစ်ဆက်သွယ်ရေး၊ စက်မှုဆေးဘက်ဆိုင်ရာကိရိယာများ၊ စမတ်မော်တော်ကားအီလက်ထရွန်နစ်ပစ္စည်း၊ လူသုံးအီလက်ထရွန်းနစ်နှင့် သုတေသနအဖွဲ့အစည်းများ။ ဤအပလီကေးရှင်းဧရိယာများသည် ATC-M1 အတွက် သက်ဆိုင်ရာနည်းပညာဆိုင်ရာ နောက်ခံကို ပေးဆောင်သည်၊ အထူးသဖြင့် ကျစ်လစ်သိပ်သည်းသော သာမိုလျှပ်စစ်အအေးပေးမှုနှင့် ထိန်းချုပ်ထားသော လည်ပတ်မှုအပူချိန်များ လိုအပ်ပါသည်။

Fortune 500 ကုမ္ပဏီ ပူးပေါင်းဆောင်ရွက်ခြင်း

X-Meritan သည် Fortune 500 ကုမ္ပဏီများနှင့် အမျိုးသားအရေးပါသော ဓာတ်ခွဲခန်းများစွာနှင့် ပူးပေါင်းဆောင်ရွက်သည်ဟု ဖော်ပြထားသည်။ ဤအတွေ့အကြုံသည် အထူးပြု အီလက်ထရွန်နစ်နှင့် အပူ-စီမံခန့်ခွဲမှုစနစ်များတွင် အသုံးပြုသည့် အပူဓာတ်ဆိုင်ရာ အစိတ်အပိုင်းများနှင့် အပူချိန်ထိန်းချုပ်မှုနည်းပညာများ ဖွံ့ဖြိုးတိုးတက်မှုနှင့် အသုံးချမှုတို့နှင့် သက်ဆိုင်ပါသည်။

အများအပြားကုန်ထုတ်လုပ်မှုလုပ်ငန်းစဉ်များ

X-Meritan မှဖော်ပြထားသော ထုတ်လုပ်ရေးပစ္စည်းများတွင် သံဖြူကျဲမီးဖိုများ၊ တုန်ခါမှုလွှဲမှိုစက်များ၊ ဂဟေဆက်စက်များ၊ မီးဖိုများ၊ ဆေးဖြန်းစက်များ၊ အလိုအလျောက် အလုံပိတ်စက်များ၊ reflow ဂဟေကိရိယာများနှင့် အပြည့်အဝ အလိုအလျောက် ပုံနှိပ်စက်များ ပါဝင်သည်။ ဤကုန်ထုတ်လုပ်မှုလုပ်ငန်းစဉ်များသည် အပူချိန်ထိန်းလျှပ်စစ်ဆိုင်ရာ အစိတ်အပိုင်းများနှင့် အီလက်ထရွန်းနစ် အပူချိန်ထိန်းသည့် ထုတ်ကုန်များ ထုတ်လုပ်မှုကို ပံ့ပိုးပေးသည်။

55% ဥရောပစျေးကွက်ဖြန့်ဝေ

X-Meritan ၏ အစီရင်ခံစာတွင် ဥရောပသည် ၎င်း၏နိုင်ငံတကာစျေးကွက်ဖြန့်ဖြူးမှု၏ 55% ကိုကိုယ်စားပြုပြီး မြောက်အမေရိကသည် 15%, အရှေ့တောင်အာရှ 15% နှင့် အခြားစျေးကွက်များ 15% ကို ကိုယ်စားပြုသည်ဟု X-Meritan က ဖော်ပြသည်။ နိုင်ငံတကာ အက်ပ်လီကေးရှင်း နောက်ခံသည် မတူညီသော နည်းပညာဆိုင်ရာ ပတ်ဝန်းကျင်များအတွက် အပူချိန်နှင့် အပူချိန် စီမံခန့်ခွဲမှု ထုတ်ကုန်များကို ပံ့ပိုးပေးရာတွင် ကုမ္ပဏီ၏ အတွေ့အကြုံကို ပံ့ပိုးပေးပါသည်။

6. ပေါင်းစပ် အပူပေး ဖြေရှင်းချက် ပံ့ပိုးမှု

တစ်ဦးချင်းစီ အပူချိန်ထိန်းချုပ်သည့် အစိတ်အပိုင်းများအပြင် X-Meritan သည် အပူ-အငွေ့ပျံခြင်းဆိုင်ရာ ဖြေရှင်းချက်ဒီဇိုင်းနှင့် ထုတ်ကုန်ရွေးချယ်မှု ပံ့ပိုးမှုတို့ကို ပံ့ပိုးပေးပါသည်။ ၎င်းက ATC-M1 Temperature Controller အား သီးသန့်ထိန်းချုပ်ဘုတ်အဖြစ်မဟုတ်ဘဲ သက်ဆိုင်ရာ သာမိုလျှပ်စစ်အေးပေးစက်၊ NTC အစိတ်အပိုင်းနှင့် အပူ-စီမံခန့်ခွဲမှုဆိုင်ရာ လိုအပ်ချက်များနှင့် ပေါင်းစပ်ထည့်သွင်းစဉ်းစားရန် ခွင့်ပြုသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

မေး- ATC-M1 သည် မည်သည့်အပူချိန်အာရုံခံကိရိယာကို အသုံးပြုသနည်း။

A- အပူချိန်တိုင်းတာခြင်းနှင့် တုံ့ပြန်ချက်အတွက် 10K NTC အပူချိန်အာရုံခံကိရိယာကို အသုံးပြုသည်။

Q: အပူချိန်ထိန်းချုပ်မှုတည်ငြိမ်မှုကားအဘယ်နည်း။

A: သတ်မှတ်ထားသော အပူချိန်ထိန်းချုပ်မှု တည်ငြိမ်မှုသည် 0.001 ဒီဂရီ C ဖြစ်သည်။

မေး- အမြင့်ဆုံး TEC လက်ရှိက ဘယ်လောက်လဲ။

A- အမြင့်ဆုံး TEC လက်ရှိသည် 2.5A ဖြစ်သည်။

မေး- Controller ရဲ့ အရွယ်အစားက ဘယ်လောက်လဲ။

A- စက်ဝိုင်းတို PID ပါရှိသော ATC-M1 အပူချိန်ထိန်းချုပ်ကိရိယာတွင် ဘုတ်အရွယ်အစားမှာ 34mm x 20mm ရှိပြီး စုစုပေါင်းအမြင့် 15.5mm ရှိသည်။

မေး- ပုံသေအပူချိန်သတ်မှတ်ချက်က ဘာလဲ။

A- စက်ရုံ၏ ပုံသေသတ်မှတ်အပူချိန်မှာ 25 ဒီဂရီစင်တီဂရိတ်ဖြစ်ပြီး ပုံသေထိန်းချုပ်မှုအပိုင်းသည် +10 မှ +40 ဒီဂရီစင်တီဂရိတ်ဖြစ်သည်။

မေး- X-Meritan သည် ပုံများ သို့မဟုတ် နမူနာများအတိုင်း ထုတ်ကုန်များကို တီထွင်နိုင်ပါသလား။

A: ဟုတ်ပါတယ်။ X-Meritan သည် ထုတ်လုပ်ခြင်းမပြုမီ နမူနာအတည်ပြုချက်ဖြင့် ပုံများ သို့မဟုတ် နမူနာများအတိုင်း ထုတ်ကုန်များကို ထုတ်လုပ်နိုင်သည်ဟု ဆိုသည်။
