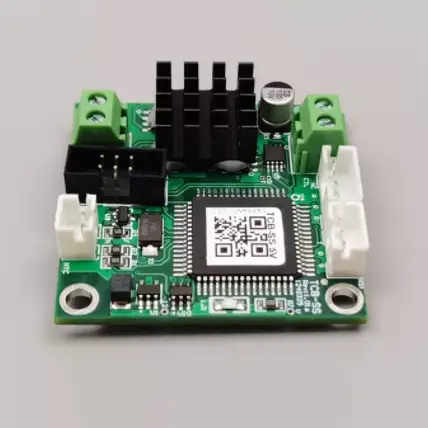

အလွန်ကျစ်ကျစ်လျစ်လျစ်အရွယ်အစားရှိသော TCB-SS Temperature Controller ကို Micro TEC များအတွက် ဒီဇိုင်းထုတ်ထားသည်။

X-Meritan သည် Ultra-Compact Size ဖြင့် TCB-SS Temperature Controller ကို ထုတ်လုပ်ပြီး Micro TEC များအတွက် ဒီဇိုင်းထုတ်ထားသည့် အပလီကေးရှင်းများအတွက် ဘုတ်နေရာလွတ်၊ အပူချိန်တည်ငြိမ်မှုနှင့် ထိန်းချုပ်ထားသော TEC အထွက်အား အတူတကွ ထည့်သွင်းစဉ်းစားရန် လိုအပ်ပါသည်။ TCB-SS သည် အပူချိန်အာရုံခံခြင်းနှင့် TEC မောင်းနှင်ခြင်းကို သေးငယ်သော ထိန်းချုပ်ဘုတ်ပေါ်တွင် ပေါင်းစပ်ထားပြီး Micro TEC အား တုံ့ပြန်မှုအခြေခံသည့် အပူချိန်ထိန်းချုပ်မှုကွင်းဆက်မှတစ်ဆင့် ထိန်းချုပ်နိုင်စေမည်ဖြစ်သည်။

ထိန်းချုပ်ကိရိယာအား ယေဘူယျရည်ရွယ်ချက် အပူချိန်ထိန်းချုပ်မှုဗိသုကာထက် ကျစ်လစ်သောဘုတ်ပုံစံဖြင့် ဒီဇိုင်းထုတ်ထားသည်။ ၎င်းသည် 10K NTC အာရုံခံကိရိယာကို မူရင်းအပူချိန် အာရုံခံထည့်သွင်းမှုအဖြစ် အသုံးပြုပြီး အမြင့်ဆုံး TEC လက်ရှိ 3A ရှိသော 4.5V ၏ ပုံသေ TEC ဗို့အားကို ပံ့ပိုးပေးသောကြောင့် ဘုတ်အငယ်စား အပူပိုင်းစီမံခန့်ခွဲမှုစနစ်များအတွက် သင့်လျော်စေသည်။

ကန့်သတ်ချက်များ

ထိန်းချုပ်မှုဖွဲ့စည်းပုံ

အပူချိန်တုံ့ပြန်ချက်

10K NTC သည် အပူချိန်ပြောင်းလဲမှုများကို သိရှိပြီး ထိန်းချုပ်ကိရိယာသို့ အချက်ပြပေးပို့သည်။

PID ထိန်းချုပ်မှု

ထိန်းချုပ်ကိရိယာသည် တိုင်းတာထားသော အပူချိန်ကို ပစ်မှတ်တန်ဖိုးနှင့် နှိုင်းယှဉ်ပြီး PID ထိန်းချုပ်မှုမှတစ်ဆင့် Micro TEC အထွက်ကို ထိန်းညှိပေးသည်။

ဆက်တိုက် Drive

အဆက်မပြတ်ထွက်ရှိမှုသည် ရိုးရှင်းသော အဖွင့်/အပိတ်ခလုတ်ကိုသာ အားကိုးမည့်အစား လည်ပတ်နေစဉ်အတွင်း TEC ဒရိုက်ကို ချိန်ညှိပေးသည်။

အဓိကအင်္ဂါရပ်များ

Ultra-Compact Board

အတိုင်းအတာ 4 စင်တီမီတာ × 4 စင်တီမီတာ × 1.28 စင်တီမီတာ၊ အလွန်ကျစ်ကျစ်လျစ်လျစ်အရွယ်အစားရှိသော TCB-SS Temperature Controller ကို Micro TEC များအတွက် ဒီဇိုင်းထုတ်ထားပြီး တပ်ဆင်နေရာအကန့်အသတ်ရှိသော Micro TEC စနစ်များအတွက် ဒီဇိုင်းထုတ်ထားသည်။

0.01°C အပူချိန်ထိန်း

ထိန်းချုပ်ကိရိယာသည် တိကျသောအပူစည်းမျဉ်းအတွက် 0.01°C အပူချိန်ထိန်းချုပ်မှုတိကျမှုနှင့် 0.01°C သတ်မှတ်အပူချိန်တိကျမှုကို ပေးပါသည်။

>94% ထုတ်ပေးသည့် စွမ်းဆောင်ရည်

အထွက်ထိရောက်မှု 94% အထက်ရှိသဖြင့် ထိန်းချုပ်ကိရိယာသည် ကျစ်လစ်သိပ်သည်းသောအပူချိန်ထိန်းချုပ်မှုစနစ်များတွင် ထိရောက်သော TEC မောင်းနှင်မှုကိုပေးသည်။

4.5V TEC အထွက်၊ 3A Max။

ပုံမှန် TEC ဗို့အားသည် 4.5V ဖြစ်ပြီး တွဲဖက်အသုံးပြုနိုင်သော Micro TEC အက်ပ်လီကေးရှင်းများအတွက် အမြင့်ဆုံး TEC လက်ရှိ 3A ရှိသည်။

10K NTC အပူချိန် အာရုံခံမှု

ပုံသေအာရုံခံကိရိယာသည် ထိန်းချုပ်မှုကွင်းဆက်အတွက် အပူချိန်တုံ့ပြန်ချက်ပေးဆောင်သည့် B-တန်ဖိုး 3950 ရှိသည့် 10K NTC ဖြစ်သည်။

-60°C မှ +170°C အတိုင်းအတာ

အပူချိန်ထိန်းချုပ်မှုအတိုင်းအတာမှာ -60°C မှ +170°C ဖြစ်ပြီး သတ်မှတ်ထားသော ထိန်းချုပ်အပူချိန်အပိုင်းသည် -20°C မှ +100°C ဖြစ်သည်။

ပေါင်းစပ်ကာကွယ်ရေး

ပါ၀င်သည့်လုပ်ဆောင်ချက်များတွင် လည်ပတ်နေစဉ်အတွင်း ထိန်းချုပ်ကိရိယာနှင့် ချိတ်ဆက်ထားသည့် TEC ကို စောင့်ကြည့်ရန် TEC အဖွင့်/အတိုချုံးဖြင့် ပတ်လမ်းရှာဖွေခြင်း  overcurrent၊ overvoltage၊ အပူချိန်ကန့်သတ်ချက်တို့ ပါဝင်သည်။

လိုက်ဖက်မှု

ပေါင်းစည်းခြင်းမပြုမီ၊ TEC လျှပ်စစ်လိုအပ်ချက်များ၊ NTC လက္ခဏာများ၊ ပစ်မှတ်အပူချိန်နှင့် ဘုတ်ထောက်ပံ့မှုအား controller သတ်မှတ်ချက်များနှင့်အညီ စစ်ဆေးသင့်သည်။

လျှောက်လွှာဧရိယာများ

တိကျသော Optical Modules

အလွန်ကျစ်ကျစ်လျစ်လျစ်အရွယ်အစားနှင့် Micro TECs အတွက် ဒီဇိုင်းလုပ်ထားသည့် TCB-SS အပူချိန်ထိန်းချုပ်ကိရိယာသည် တည်ငြိမ်သော အပူအအေးအခြေအနေများ လိုအပ်သည့် optical modules အတွက် ကျစ်လစ်သောအပူချိန်ထိန်းချုပ်မှုကို ပေးပါသည်။

Laser Diode စနစ်များ

၎င်းသည် ကျစ်လစ်သောအလင်းကြည့်စနစ်များတွင် လေဆာဒိုင်အိုဒများ၏ အပူချိန်ကိုထိန်းညှိရန် တွဲဖက်အသုံးပြုနိုင်သော Micro TEC ကို မောင်းနှင်နိုင်သည်။

အသေးစားဓာတ်ခွဲခန်းသုံးပစ္စည်း

Compact controller သည် ကန့်သတ်တပ်ဆင်နေရာအတွင်း Micro TEC အခြေခံ အပူချိန်ထိန်းညှိမှု လိုအပ်သော ဓာတ်ခွဲခန်းတူရိယာများအတွက် သင့်လျော်သည်။

အိတ်ဆောင်ရောဂါရှာဖွေရေးကိရိယာ

TCB-SS သည် ဘုတ်အရွယ်အစားနှင့် အပူထိန်းညှိခြင်းဆိုင်ရာ အရေးကြီးသော ဒီဇိုင်းအချက်များဖြစ်သည့် ကျစ်လစ်သောရောဂါရှာဖွေရေးကိရိယာများတွင် အပူချိန်ထိန်းချုပ်မှုကို ပံ့ပိုးပေးသည်။

အနီအောက်ရောင်ခြည်နှင့် CCD အာရုံခံကိရိယာများ

ထိန်းချုပ်ကိရိယာကို အပူချိန်-ထိခိုက်လွယ်သော အနီအောက်ရောင်ခြည်ထောက်လှမ်းသည့်ကိရိယာများနှင့် CCD အာရုံခံကိရိယာများ၏ အပူချိန်ထိန်းညှိရန်အတွက် Micro TEC စနစ်များနှင့် ပေါင်းစပ်နိုင်သည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1: ဘယ် TEC အမျိုးအစားကို ထိန်းချုပ်ကိရိယာအတွက် ရည်ရွယ်တာလဲ။

A1- အလွန်ကျစ်လစ်သိပ်သည်းသောအရွယ်အစားရှိသော TCB-SS အပူချိန်ထိန်းချုပ်ကိရိယာကို Micro TEC များအတွက် ဒီဇိုင်းထုတ်ထားပြီး Micro TEC အပလီကေးရှင်းများအတွက် ဒီဇိုင်းထုတ်ထားသည်။ ချိတ်ဆက်ထားသော TEC အား သတ်မှတ်ထားသော 4.5V ပုံသေ TEC ဗို့အားနှင့် 3A အမြင့်ဆုံး လျှပ်စီးကြောင်းနှင့် ယှဉ်၍ စစ်ဆေးသင့်သည်။

Q2- မည်သည့် NTC အာရုံခံစနစ်ဖွဲ့စည်းမှုကို အသုံးပြုသနည်း။

A2- ပုံသေအပူချိန်အာရုံခံမှုဖွဲ့စည်းပုံသည် B-တန်ဖိုး 3950 ရှိသော 10K NTC ဖြစ်သည်။ အခြားအာရုံခံကိရိယာလိုအပ်ချက်များကို ပရောဂျက်သတ်မှတ်ချက်အတွင်း အတည်ပြုသင့်သည်။

Q3- တိုင်းတာခြင်းအကွာအဝေးနှင့် ထိန်းချုပ်မှုအကွာအဝေးအကြား ကွာခြားချက်မှာ အဘယ်နည်း။

A3- အပူချိန်ထိန်းချုပ်မှုအတိုင်းအတာမှာ -60°C မှ +170°C ဖြစ်ပြီး သတ်မှတ်ထားသော ထိန်းချုပ်အပူချိန်အပိုင်းသည် -20°C မှ +100°C ဖြစ်သည်။ တိုင်းတာခြင်းအကွာအဝေးသည် အပူချိန်အာရုံခံနိုင်စွမ်းကို ညွှန်ပြသော်လည်း ထိန်းချုပ်မှုအပိုင်းအခြားသည် သတ်မှတ်ထားသော အပူချိန်ထိန်းညှိမှုအပိုင်းအခြားကို သတ်မှတ်သည်။

Q4: ဘုတ်သည် မည်သည့် power supply လိုအပ်သနည်း။

A4: ဘုတ်ထောက်ပံ့သည့်ဗို့အားမှာ 5V ±10% DC ဖြစ်သည်။ စနစ်သည် ဤသတ်မှတ်ထားသော ထည့်သွင်းမှုအပိုင်းအခြားအတွင်း ကျန်ရှိနေသော သင့်လျော်သော ပါဝါအရင်းအမြစ်ကို ပေးသင့်သည်။

Q5- TEC အတွက် အများဆုံး လက်ရှိရရှိနိုင်မှုမှာ အဘယ်နည်း။

A5- သတ်မှတ်ထားသော TEC လက်ရှိ အများဆုံး 3A ဖြစ်ပြီး မူရင်း TEC ဗို့အား 4.5V ဖြစ်သည်။ အမှန်တကယ်ချိတ်ဆက်ထားသည့် TEC ကို ၎င်း၏လျှပ်စစ်လိုအပ်ချက်များနှင့် ထိန်းချုပ်ကိရိယာကန့်သတ်ချက်များအရ ရွေးချယ်သင့်သည်။

Q6: ထိန်းချုပ်ကိရိယာသည် မည်သည့်အပူချိန်တိကျမှုကို ပေးနိုင်သနည်း။

A6- သတ်မှတ်ထားသော အပူချိန် ထိန်းချုပ်မှု တိကျမှုသည် 0.01°C ဖြစ်ပြီး သတ်မှတ်အပူချိန် တိကျမှုကိုလည်း 0.01°C အဖြစ် သတ်မှတ်ထားပါသည်။

Q7- ဘယ်လိုကာကွယ်မှုလုပ်ဆောင်ချက်တွေ ပါဝင်လဲ။

A7- ထိန်းချုပ်ကိရိယာတွင် လျှပ်စီးကြောင်း ကာကွယ်ရေး၊ လျှပ်စီးကြောင်း ပိုများခြင်း ကာကွယ်ရေး၊ အပူချိန် ကန့်သတ်ချက်နှင့် TEC အဖွင့်ပတ်လမ်း နှင့် တိုတောင်းသော ပတ်လမ်း ထောက်လှမ်းခြင်းတို့ ပါဝင်ပါသည်။
