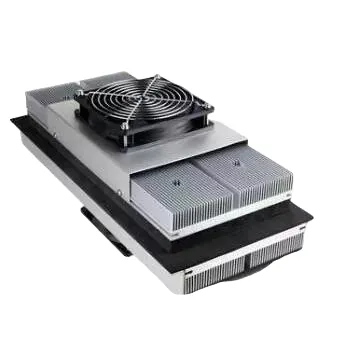

Direct-to-Air Thermoelectric Cooler Assemblies

X-Meritan သည် ကျစ်လစ်သိပ်သည်းသောစက်မှုလုပ်ငန်းအရံအတားများနှင့် အရေးကြီးသောစက်ပစ္စည်းများတွင် အပူပိုင်းပိတ်ဆို့မှုများကိုဖြေရှင်းရန်အတွက် Direct-to-Air Thermoelectric Cooler Assemblies ကို အထူးပြုထုတ်လုပ်ပါသည်။ စွမ်းဆောင်ရည်မြင့် Peltier မော်ဂျူးများ၊ စိတ်ကြိုက်အအေးပန်းကန်များ၊ အပူစုပ်ခွက်များနှင့် ပန်ကာများကို တစ်ခုတည်းသော solid-state အစုအဝေးတစ်ခုအဖြစ် ပေါင်းစပ်ခြင်းဖြင့်၊ ဤဖြေရှင်းချက်သည် အော်ဂဲနစ်ကော်များ သို့မဟုတ် အရည်ကွင်းများမပါဘဲ တိုက်ရိုက်အအေးခံခြင်းကို ပေးပါသည်။ ၎င်းသည် လေဆာဒိုင်အိုဒိတ်များ၊ ဆေးဘက်ဆိုင်ရာရောဂါရှာဖွေရေးကိရိယာများနှင့် တယ်လီကွန်းအီလက်ထရွန်းနစ်ပစ္စည်းများအား စက်တုန်ခါမှု၊ အပူလွန်ကဲမှုနှင့် စွမ်းဆောင်ရည်ကျဆင်းခြင်းမှ ကာကွယ်ပေးသည်။

ဘယ်လိုအလုပ်လုပ်လဲ?

Direct-to-Air Thermoelectric Cooler Assemblies မှ Peltier အကျိုးသက်ရောက်မှုကို အသုံးပြု၍ ပစ်မှတ်တပ်ဆင်ထားသော မျက်နှာပြင်မှ အပူများကို ဖယ်ထုတ်ပြီး ၎င်းကို ဝန်းကျင်ပတ်ဝန်းကျင်သို့ စိမ့်ဝင်စေသည်။

အပူလမ်းကြောင်း-

ပစ်မှတ် အပူရင်းမြစ် → အအေး-ဘေးဘက်ပန်းကန်/ အပူစုပ်ခွက် → TEC မော်ဂျူး → ပူသောဘေးဘက် ရေတိုင်ကီ → အိတ်ငွေ့ ပန်ကာ → ပတ်ဝန်းကျင် လေ

DC ပါဝါကို အသုံးပြုသောအခါ၊ အအေးပန်းကန်တွင် စုပ်ယူထားသော အပူသည် ဆီမီးကွန်ဒတ်တာဒြပ်စင်များကိုဖြတ်၍ အပူဘက်ရေတိုင်ကီသို့ ရွေ့လျားသည်။ ပူသောဘက်ပန်ကာသည် ပတ်ဝန်းကျင်လေထဲသို့ စွန့်ပစ်အပူများကို စဉ်ဆက်မပြတ်ရှင်းလင်းပေးကာ စိတ်ကြိုက်အအေးခံပန်ကာသည် အကာအရံအတွင်း အေးမြသောလေကို လည်ပတ်စေသည်။ ယေဘုယျအားဖြင့် စွမ်းဆောင်ရည်သည် အပူဝန် (Qmax)၊ ပစ်မှတ်အပူချိန်ကွဲပြားမှု (ΔTmax)၊ သွင်းအားလျှပ်စီးကြောင်း (Imax) နှင့် ပတ်ဝန်းကျင်အပူစုပ်ယူမှုအပေါ် မူတည်သည်။

အဓိကအင်္ဂါရပ်များ

မျက်နှာပြင်မှလေကို တိုက်ရိုက်အပူလွှဲပြောင်းခြင်း- အအေးခန်း တပ်ဆင်ထားသော မျက်နှာပြင်များမှ အပူကို တိုက်ရိုက်စုပ်ယူပြီး အတင်းအဓမ္မ convection heat sinks မှတစ်ဆင့် ၎င်းကို ပတ်ဝန်းကျင်လေထဲသို့ ထုတ်ပေးပါသည်။

Solid-State Reliability- အသံတိတ်၊ တုန်ခါမှုကင်းသည့် လုပ်ဆောင်ချက်အတွက် ကွန်ပရက်ဆာများ၊ အအေးခန်းစက်ကွင်းများနှင့် ရွေ့လျားစက်ပိုင်းဆိုင်ရာ အစိတ်အပိုင်းများ (ပန်ကာများမှလွဲ၍) ကို ဖယ်ရှားပေးသည်။

လျင်မြန်သော အပူတုံ့ပြန်မှု- input DC လျှပ်စီးကြောင်းကို ချိန်ညှိခြင်းဖြင့် ချက်ချင်းအပူပေးခြင်း/အအေးခံခြင်း ကူးပြောင်းခြင်းနှင့် ကောင်းမွန်သော အပူချိန်ထိန်းညှိမှုကို ဖွင့်ပေးသည်။

Inert Environment Assembly- ဖုန်စုပ်စက်နှင့် မသန်စွမ်းလေထု ထုပ်ပိုးမှုတို့သည် အတွင်းပိုင်းဓာတ်တိုးခြင်း၊ ဓာတ်ငွေ့ထွက်ခြင်းနှင့် အပူဓာတ်ပြိုကွဲခြင်းတို့ကို ကာကွယ်ပေးသည်။

ကျစ်လစ်ပြီး အကြမ်းခံသော ခြေရာ- အာကာသ-ကန့်သတ်ထားသော အိမ်ရာများ၊ ပြင်ပ တယ်လီကွန်းဗီဒိုများနှင့် သယ်ဆောင်ရလွယ်ကူသော ရောဂါရှာဖွေရေးယူနစ်များတွင် အလွယ်တကူ ပေါင်းစပ်ထားသည်။

မှာယူရန် အင်ဂျင်နီယာချုပ်- အအေးပန်းကန် ဂျီသြမေတြီ၊ ပန်ကာဖွဲ့စည်းပုံများ၊ လည်ပတ်မှုဗို့အားများနှင့် အပူစွမ်းရည်များသည် သီးခြားအကာအရံဒီဇိုင်းများနှင့် ကိုက်ညီပါသည်။

Primary Target Applications

တိကျသော အီလက်ထရွန်းနစ် အကွက်များ အလုံပိတ်အိမ်များတွင် အပူလွန်ကဲခြင်းမှ ထိလွယ်ရှလွယ် ထိန်းချုပ်နိုင်သော အီလက်ထရွန်နစ်ပစ္စည်းများ၊ ပါဝါထောက်ပံ့မှုများနှင့် အလိုအလျောက်စနစ်ဆိုင်ရာ မော်ဂျူးများကို ကာကွယ်ပေးသည်။

ဆေးဘက်ဆိုင်ရာရောဂါရှာဖွေရေးကိရိယာ Direct-to-Air Thermoelectric Cooler Assemblies သည် ဆေးခန်းခွဲခြမ်းစိတ်ဖြာသူများ၊ ဆေးဘက်ဆိုင်ရာ အစိတ်အပိုင်းများနှင့် အပူချိန်ထိခိုက်နိုင်သော ဓာတ်ပစ္စည်းများအတွက် တည်ငြိမ်ပြီး တုန်ခါမှုကင်းသော အပူထိန်းချုပ်မှုကို ပေးပါသည်။

Optical & Laser စနစ်များ လှိုင်းအလျားပျံ့ခြင်းနှင့် အချက်ပြပုံပျက်ခြင်းကို ဖယ်ရှားရန် စွမ်းအားမြင့်လေဆာဒိုင်အိုဒများနှင့် အလင်းအာရုံခံကိရိယာများအတွက် ပုံသေအပူချိန်ကို ထိန်းသိမ်းပါ။

ဆက်သွယ်ရေး ဟာ့ဒ်ဝဲ ကွန်ပရက်ဆာ ပြုပြင်ထိန်းသိမ်းမှု အဆင်မပြေသည့် အဝေးထိန်း ပြင်ပ တယ်လီကွန်း ဗီဒိုများနှင့် အခြေစိုက်စခန်းများအတွက် စဉ်ဆက်မပြတ် အအေးခံခြင်းကို သေချာစေသည်။

စိတ်ကြိုက်ရွေးချယ်စရာများ

1. Cooling Capacity (Qmax)- ပစ်မှတ်အပူပေးမှုများနှင့် ကိုက်ညီရန် ဒီဇိုင်းထုတ်ထားသည့် အဆင့်တစ်ဆင့် သို့မဟုတ် ဘက်စုံ TEC ဖွဲ့စည်းမှုပုံစံများ။

2. Cold Plate Interfaces- စိတ်ကြိုက် တပ်ဆင်သည့် အပေါက်ပုံစံများ၊ မျက်နှာပြင် ပြားချပ်ချပ် သတ်မှတ်ချက်များနှင့် အအေးခန်း အတိုင်းအတာများကို တိုက်ရိုက် တွဲချိတ်ပါ။

3. Air-Side Dissipation- စိတ်ကြိုက် အပူစုပ်စုပ်ပရိုဖိုင်များ၊ အပူပိုက်များ ပေါင်းစပ်မှုနှင့် CFM/ရေစိုခံ ပန်ကာ ရွေးချယ်မှု မြင့်မားသည်။

4. လျှပ်စစ်ဆိုင်ရာ ကန့်သတ်ချက်များ- အံဝင်ခွင်ကျ လည်ပတ်နေသော ဗို့အားများ (12V၊ 24V၊ 48V DC)၊ အမြင့်ဆုံး လက်ရှိကန့်သတ်ချက်များ (Imax) နှင့် ပေါင်းစပ်ထားသော အပူချိန်ထိန်းကိရိယာ/ NTC အာရုံခံကိရိယာများ။

5. ပတ်ဝန်းကျင်ကာကွယ်ရေး- ရွေးချယ်နိုင်သော IP အဆင့်သတ်မှတ်ထားသော ပန်ကာများ၊ တူညီသောအပေါ်ယံအလွှာများနှင့် ကြမ်းတမ်းသောပြင်ပပတ်ဝန်းကျင်အတွက် သံချေးတက်ခြင်းဆန့်ကျင်သည့် မျက်နှာပြင် ကုသမှုများ။

X-Meritan ကို ဘာကြောင့် ရွေးချယ်တာလဲ။

အိမ်တွင်း ထုတ်လုပ်မှု ထိန်းချုပ်ခြင်း- ဆီမီးကွန်ဒတ်တာ စမ်းသပ်ခြင်းမှ နောက်ဆုံး တပ်ဆင်မှု၊ ဖုန်စုပ်စက် ဂဟေနှင့် ပေါင်းစည်းခြင်းအထိ အပြည့်အဝ ကြီးကြပ်ကွပ်ကဲခြင်း။

တင်းကျပ်သော အရည်အသွေးစံနှုန်းများ- စည်းဝေးပွဲများ၏ 100% သည် ပြင်းထန်သော AC-ခံနိုင်ရည် (Rac)၊ အပူစီးကူးမှုနှင့် Seebeck ကိန်းဂဏန်းစစ်ဆေးမှုများကို ခံယူသည်။

Advanced Material Synergy- သာလွန်သောအပူထိရောက်မှုနှင့် တာရှည်လည်ပတ်မှုသက်တမ်းအတွက် အိမ်တွင်းစွမ်းအားမြင့် သာလွန်ဓာတ်အားဖြည့်ပစ္စည်းများဖြင့် မောင်းနှင်ထားသည်။

နမူနာပုံစံမှ Volume ထုတ်လုပ်မှု- ကနဦးအပူရှိခြင်း နှင့် CAD အပြင်အဆင်မှ အသံအတိုးအကျယ်ထုတ်လုပ်မှုအထိ နည်းပညာပိုင်းဆိုင်ရာ ပံ့ပိုးမှု အပြည့်အစုံ။

အမေးများသောမေးခွန်းများ

Direct-to-Air Thermoelectric Cooler Assemblies ဆိုတာ ဘာလဲ။

၎င်းသည် အစိုင်အခဲမျက်နှာပြင် သို့မဟုတ် အအေးပန်းကန်မှ အပူကို တိုက်ရိုက်ဆွဲထုတ်ပြီး လေအေးပေးထားသော အပူစုပ်ခွက်နှင့် ပန်ကာကို အသုံးပြု၍ အနီးတစ်ဝိုက်လေထုထဲသို့ စွန့်ထုတ်ရန် Peltier modules ကိုအသုံးပြုသည့် solid-state အပူစီမံခန့်ခွဲမှုယူနစ်တစ်ခုဖြစ်သည်။

အရည်မှ လေအေးပေးစက်ထက် ဘယ်အချိန်မှာ တိုက်ရိုက်-လေအေးပေးမှုကို ရွေးချယ်ရမလဲ။

နေရာ၊ အလေးချိန် သို့မဟုတ် ပြုပြင်ထိန်းသိမ်းမှု ကန့်သတ်ချက်များကြောင့် အရည်ကွင်းများ၊ ပန့်များနှင့် ပြွန်များကို တပ်ဆင်သည့်အခါ အပူရင်းမြစ်ကို အအေးခံထားသော ပန်းကန်ပြားပေါ်တွင် တိုက်ရိုက်တပ်ဆင်နိုင်သည့်အခါ တိုက်ရိုက်-လေကြောင်းမှ တပ်ဆင်ခြင်းများသည် အကောင်းဆုံးဖြစ်သည်။

ဤတပ်ဆင်မှုသည် အအေးနှင့် အပူပေးစွမ်းနိုင်ပါသလား။

ဟုတ်ကဲ့။ အသုံးချ DC လျှပ်စီးကြောင်း၏ ဝင်ရိုးစွန်းကို ပြောင်းပြန်လှန်ခြင်းဖြင့်၊ သာမိုလျှပ်စစ် မော်ဂျူးသည် အပူစီးဆင်းမှု၏ ဦးတည်ရာကို ပြောင်းပြန်စေပြီး တက်ကြွသော အပူနှင့် အအေးကြားတွင် ချောမွေ့စွာ ကူးပြောင်းနိုင်စေပါသည်။

စိတ်ကြိုက်တပ်ဆင်မှုဒီဇိုင်းကို အကဲဖြတ်ရန် အဘယ်ဘောင်များ လိုအပ်သနည်း။

အကောင်းဆုံးပုံစံဖွဲ့စည်းမှုကို ဆုံးဖြတ်ရန်၊ ပစ်မှတ်အပူဝန် (Qc)၊ လိုအပ်သော အပူချိန်ကွဲပြားမှု (ΔT)၊ အမြင့်ဆုံးပတ်ဝန်းကျင် အပူချိန်၊ ရရှိနိုင်သော တပ်ဆင်မှုနေရာ/CAD ကန့်သတ်ချက်များ နှင့် နှစ်သက်ရာ DC ဗို့အားကို ပေးဆောင်ပါ။
