Optical Communication အတွက် NTC Thermistor

X-Meritan သည် SFP၊ QSFP နှင့် CFP ပုံစံအချက်များ အပါအဝင် optical transceivers များတွင် အပူချိန် အာရုံခံမှု အတွက် အသုံးပြုသည့် Optical Communication အတွက် NTC Thermistor ကို ထုတ်လုပ်ပါသည်။ အချိန်နှင့်တစ်ပြေးညီ အပူချိန်တုံ့ပြန်ချက်ပေးစွမ်းရန် ဤအစိတ်အပိုင်းများကို လေဆာဒိုင်အိုဒနှင့် သို့မဟုတ် TEC ထိန်းချုပ်မှုကွင်းအတွင်း၌ ထားရှိထားသည်။ ခံနိုင်ရည်တန်ဖိုးသည် အပူချိန်ဖြင့် ကြိုတင်မှန်းဆပြောင်းလဲနိုင်ပြီး ထိန်းချုပ်ပတ်လမ်းအား တည်ငြိမ်သောလေဆာလည်ပတ်မှုအမှတ်ကို ထိန်းသိမ်းထားနိုင်စေပါသည်။

Optical module များတွင် တိကျသော အပူချိန်ကို စောင့်ကြည့်ခြင်းသည် အဆင်ပြေသော အင်္ဂါရပ်မဟုတ်ပါ။ DFB လေဆာများစွာအတွက် လေဆာလှိုင်းအလျားသည် ဒီဂရီစင်တီဂရိတ်တွင် 0.1 nm ခန့် ရွေ့လျားသည်။ ဒီဂရီအနည်းငယ်မျှသော အပူချိန်သည် DWDM စနစ်များတွင် လက်ခံနိုင်သော ချန်နယ်ဝင်းဒိုးအပြင်ဘက်သို့ ရွေ့လျားနိုင်သည်။ Optical Communication အတွက် NTC Thermistor သည် ဤရွေ့လျားမှုကို ပြုပြင်ရန်အတွက် TEC ယာဉ်မောင်းအသုံးပြုသည့် တုံ့ပြန်ချက်အချက်ပြမှုကို ပေးပါသည်။

NTC Thermistor သည် Optical Module တစ်ခုတွင် မည်သို့လုပ်ဆောင်သည်။

Optical Communication အတွက် NTC Thermistor ကို ပုံမှန်အားဖြင့် လေဆာဒိုင်အိုဒ့်ကဲ့သို့ တူညီသောအခွဲနှင့် ချိတ်ဆက်ထားသည် သို့မဟုတ် TEC အအေးဘက်ခြမ်းတွင် တွဲထားသည်။ လေဆာအပူချိန်ပြောင်းလဲလာသည်နှင့်အမျှ၊ R25 တန်ဖိုးနှင့် B ကိန်းသေများမှသတ်မှတ်ထားသော nonlinear မျဉ်းကွေးအတိုင်း သာမိုစတာခံနိုင်ရည်သည် ပြောင်းလဲသွားသည်။ ထိန်းချုပ်ပတ်လမ်းသည် ဤခံနိုင်ရည်အား တိုင်းတာပြီး၊ ၎င်းကို အပူချိန်တန်ဖိုးအဖြစ် ပြောင်းလဲကာ လေဆာကို ပစ်မှတ်အပူချိန်သို့ ပြန်လည်ရောက်ရှိစေရန် TEC လက်ရှိကို ချိန်ညှိပေးသည်။

ခံနိုင်ရည်နှင့် အပူချိန်ကြား ဆက်စပ်မှု သည် စံညီမျှခြင်း၏ နောက်တွင် ရှိသည်။

R(T) = R25 × exp[ B × (1/T - 1/298.15) ]

T သည် Kelvin တွင်ရှိပြီး B သည် ကိန်းသေဖြစ်သည်။ optical module အက်ပ်များအတွက်၊ B25/50 တန်ဖိုးများသည် 3380 K နှင့် 3950 K ကြားတွင် ဘုံဖြစ်သည်။ ရွေးချယ်မှုသည် မျှော်လင့်ထားသည့် လည်ပတ်မှုအပူချိန်အကွာအဝေးနှင့် ထိန်းချုပ်ပတ်လမ်းအတွက် လိုအပ်သော ကြည်လင်ပြတ်သားမှုအပေါ် မူတည်သည်။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

အောက်ဖော်ပြပါဇယားတွင် X-Meritan မှ ရရှိနိုင်သော စံသတ်မှတ်ချက်များကို ဖော်ပြထားပါသည်။ ထုထည်ပရောဂျက်များအတွက် စိတ်ကြိုက်တန်ဖိုးများ ဖြစ်နိုင်သည်။

တန်ဖိုးအားလုံးကို ထုတ်လုပ်မှုတွင် စစ်ဆေးပြီးဖြစ်သည်။ အသုတ်တစ်ခုစီအတွက် ခံနိုင်ရည်နှင့် B တန်ဖိုးတိုင်းတာမှုများပါရှိသော စမ်းသပ်မှုအစီရင်ခံစာအပြည့်အစုံကို ပေးပို့နိုင်ပါသည်။

ကိုယ်တိုင်အပူပေးခြင်းဆိုင်ရာ အရေးကြီးသောမှတ်ချက်- NTC မှတစ်ဆင့် တိုင်းတာခြင်းလျှပ်စီးကြောင်းသည် သာလွန်အပူချိန် 0.1°C ထက် ပိုမတက်စေရန် အပူချိန်နိမ့်နေရပါမည်။ 1.5 mW/°C ၏ dissipation factor ရှိသော 10 kΩ NTC တစ်ခုအတွက်၊ ၎င်းသည် တိုင်းတာခြင်း Current သည် ခန့်မှန်းခြေအားဖြင့် 120 µA အောက်တွင် ရှိနေသင့်သည်။ ၎င်းကိုကျော်လွန်ပါက အပူချိန်ထိန်းကိရိယာသည် အမှန်တကယ်လေဆာအပူချိန်ထက် အပူချိန်ပိုမိုမြင့်မားစေပြီး ထိန်းချုပ်မှုကွင်းကို အေးမြသွားစေနိုင်သည်။

ရုပ်ပိုင်းဆိုင်ရာဒီဇိုင်းနှင့် Mounting

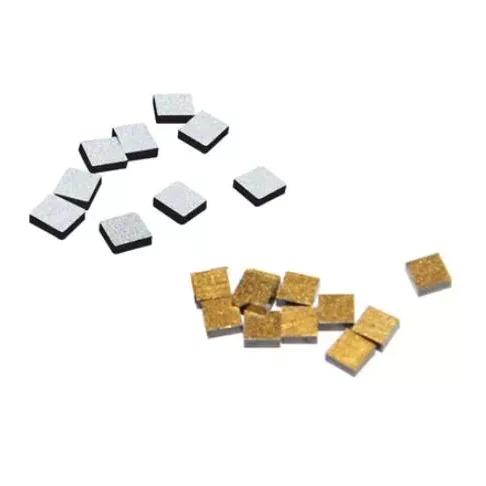

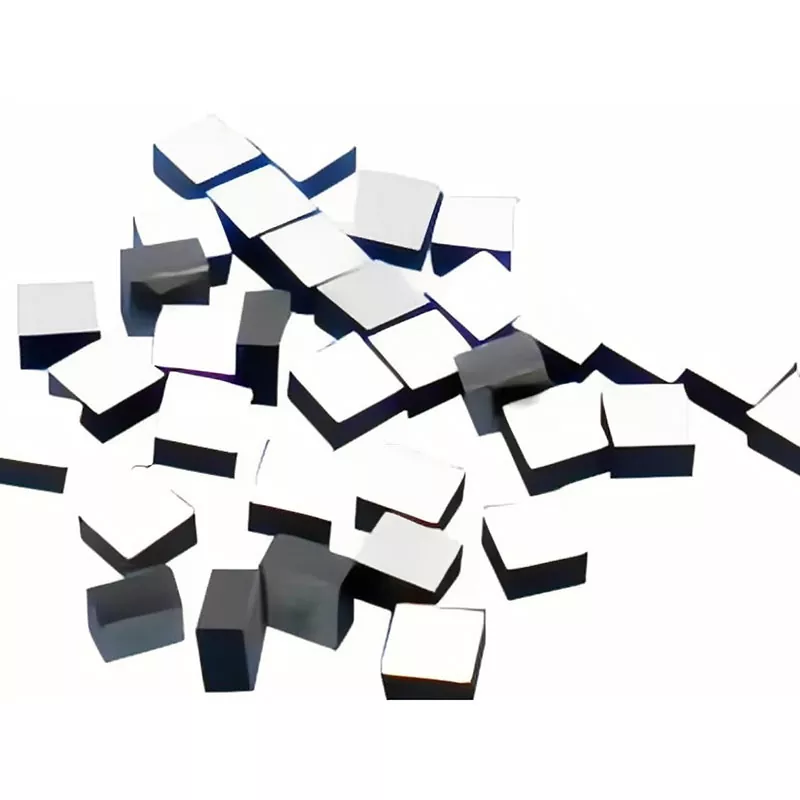

X-Meritan သည် ဝိုင်ယာကြိုးချည်ခြင်း သို့မဟုတ် ကြွေထည်အဆက်များပေါ်တွင် ဂဟေဆက်ရန်အတွက် သင့်လျော်သော Au သို့မဟုတ် Ag လျှပ်ကူးပစ္စည်းဖြင့် ချပ်ရပ်ပုံစံဖြင့် အလင်းပြန်ဆက်သွယ်ရေးအတွက် NTC Thermistor ကို ပံ့ပိုးပေးပါသည်။ ချစ်ပ်၏အတိုင်းအတာများသည် ပုံမှန်အားဖြင့် 0.5 mm × 0.5 mm မှ 1.0 mm × 1.0 mm အတွင်းတွင်ရှိပြီး အထူ 0.2 mm မှ 0.5 mm အထိရှိသည်။ ဤသေးငယ်သောခြေရာသည် အလင်းလမ်းကြောင်းကိုအနှောင့်အယှက်မရှိဘဲ လေဆာဒိုင်အိုဒနှင့်တိုက်ရိုက်ကပ်လျက်နေရာချထားခြင်းကိုခွင့်ပြုသည်။

ကြိုတင်တပ်ဆင်ထားသော အစိတ်အပိုင်းကို နှစ်သက်သော သုံးစွဲသူများအတွက်၊ ချစ်ပ်ပြားကို ခဲကြိုးများဖြင့် အလူမီနီယမ် သို့မဟုတ် အလူမီနီယမ်နိုက်ထရိတ် သယ်ဆောင်သူငယ်တစ်ခုပေါ်တွင် တပ်ဆင်နိုင်သည်။ ဤဗားရှင်းသည် manual assembly လိုင်းများတွင် ကိုင်တွယ်ရပိုမိုလွယ်ကူပြီး ချိတ်ဆက်ခြင်းလုပ်ငန်းစဉ်ကို ရိုးရှင်းစေသည်။

လျှပ်ကူးပစ္စည်းမျက်နှာပြင်သည် Au ဝိုင်ယာကြိုးချည်ခြင်း သို့မဟုတ် PbSn/AuSn ဂဟေအတွက် ဒီဇိုင်းထုတ်ထားသည်။ ဖောက်သည်၏ စုဝေးမှု လုပ်ငန်းစဉ်အပေါ် အခြေခံ၍ တိကျသော သတ္တုပြုလုပ်ခြင်းကို ရွေးချယ်သည်။ ကျွန်ုပ်တို့သည် လျှပ်ကူးပစ္စည်းအမျိုးအစားတစ်ခုစီအတွက် အကြံပြုထားသောနှောင်ကြိုးဘောင်များပါသည့် ဒေတာစာရွက်များကို ပေးပါသည်။

Response Time နှင့် Thermal Coupling

အပူကပ်ကော် သို့မဟုတ် ဂဟေဆက်အလွှာတစ်ခုဖြင့် တပ်ဆင်သောအခါ ဗလာချပ်စ် NTC ၏ အပူအချိန်ကိန်းသေသည် ပုံမှန်အားဖြင့် 1 စက္ကန့်အောက်ဖြစ်သည်။ တပ်ဆင်ခြင်းမရှိဘဲ လေငြိမ်တွင်၊ အချိန်အဆက်မပြတ် ပိုများသည်။ optical module အက်ပ်များအတွက်၊ NTC ကို လေဆာဒိုင်အိုဒ သို့မဟုတ် TEC အအေးပန်းကန်ကဲ့သို့ တူညီသောမျက်နှာပြင်တွင် အပူဖြင့် ပေါင်းစပ်ထားရပါမည်။ အထူကော်လိုင်း သို့မဟုတ် လေကွာဟမှုသည် တုံ့ပြန်မှုကို နှေးကွေးစေပြီး အာရုံခံကိရိယာနှင့် လေဆာအကြား အပူချိန်ကို နှိမ်နှင်းပေးသည်။

ကျွန်ုပ်တို့သည် NTC ချစ်ပ်ကို အပူလျှပ်ကူးနိုင်သောကော် သို့မဟုတ် ဂဟေကြိုပုံစံဖြင့် တပ်ဆင်ရန် အကြံပြုပါသည်။ ချည်နှောင်ထားသောအလွှာ၏အထူသည် 25 µm ထက်နည်းအောင်ထိန်းထားသင့်သည်။ ၎င်းသည် NTC သည် 10 Hz အထက်အဆင့်မြှင့်တင်မှုနှုန်းဖြင့် လုပ်ဆောင်နေသော TEC ထိန်းချုပ်မှုကွင်းများအတွက် အရေးကြီးသည့် လေဆာအပူချိန်ကို အနည်းဆုံးနှောင့်နှေးမှုဖြင့် ခြေရာခံကြောင်း သေချာစေသည်။

တည်ငြိမ်မှုနှင့် ရေရှည်ပျံ့လွင့်မှု

Optical Communication for NTC Thermistor သည် အထူးသဖြင့် မြင့်မားသော အပူချိန်တွင် လုပ်ဆောင်သည့်အခါတွင် အချိန်ကြာလာသည်နှင့်အမျှ သေးငယ်သော ခုခံမှုကို ပြသနိုင်သည်။ ကျွန်ုပ်တို့၏ပစ္စည်းဖော်မြူလာနှင့် electrode passivation သည် ပုံမှန် 10 နှစ်တာ၀န်ဆောင်မှုသက်တမ်းထက် optical module စွမ်းဆောင်ရည်ကို မထိခိုက်စေသည့် ဤရွေ့လျားမှုကို လျှော့ချပေးပါသည်။ အောက်ဖော်ပြပါဇယားသည် အတွင်းပိုင်းယုံကြည်စိတ်ချရမှုစမ်းသပ်ခြင်းအပေါ် အခြေခံ၍ မတူညီသောသိုလှောင်မှုအခြေအနေများအောက်တွင် မျှော်မှန်းထားသော ရွေ့လျားမှုကိုပြသသည်။

ဤတန်ဖိုးများသည် အရှိန်မြှင့်စမ်းသပ်ခြင်းအပေါ် အခြေခံပြီး အာမခံချက်မဟုတ်ပေ။ အမှန်တကယ် ပျံ့လွင့်မှုသည် တိုးလာနေသော ဖိအား၊ စိုထိုင်းဆနှင့် လည်ပတ်နေသော လက်ရှိအပေါ် မူတည်သည်။ အရည်အချင်းပြည့်မီသော ပရောဂျက်များအတွက် အသေးစိတ် ယုံကြည်စိတ်ချရမှု အစီရင်ခံစာကို ကျွန်ုပ်တို့ ပေးဆောင်နိုင်ပါသည်။

ထုတ်လုပ်မှုနှင့် အရည်အသွေးထိန်းချုပ်ရေး

NTC ချစ်ပ်များကို ကြွေထည်ပြုလုပ်ခြင်းနည်းပညာများကို အသုံးပြု၍ ကျွန်ုပ်တို့၏ကိုယ်ပိုင်စက်ရုံတွင် ထုတ်လုပ်ပါသည်။ ထုတ်လုပ်မှုစီးဆင်းမှုတွင် အမှုန့်ပြင်ဆင်ခြင်း၊ တိပ်ပုံသွင်းခြင်း၊ လျှပ်ကူးပစ္စည်းပုံနှိပ်စက်ခြင်း၊ ဆီထုတ်ခြင်း၊ ကျွန်ုပ်တို့သည် B တန်ဖိုးနှင့် ခံနိုင်ရည်လက္ခဏာများကို ချိန်ညှိနိုင်စေသည့် အိမ်တွင်းရှိ ပစ္စည်းဖွဲ့စည်းမှုကို ထိန်းချုပ်ပါသည်။

အသုတ်တစ်ခုစီကို စမ်းသပ်သည်-

● တိကျသောအဆက်မပြတ်အပူချိန်ရေချိုးခန်းကို အသုံးပြု၍ 25°C တွင် ခုခံမှု

● 25°C နှင့် 50°C တွင် ခုခံမှုတိုင်းတာခြင်းမှတွက်ချက် B တန်ဖိုး

● ချဲ့ထွင်မှုအောက်တွင် အမြင်အာရုံစစ်ဆေးခြင်း။

● လျှပ်ကာ ခုခံမှု

● ဝယ်ယူသူတောင်းဆိုမှုတစ်ခုအတွက် ရွေးချယ်နိုင်သော အပူစက်ဘီးစီးခြင်း။

စမ်းသပ်မှုဒေတာကို သိမ်းဆည်းထားပြီး ပို့ဆောင်မှုတစ်ခုစီတိုင်းတွင် ရရှိနိုင်ပါသည်။ ကျွန်ုပ်တို့သည် ဖောက်သည်သတ်မှတ်ထားသော ဝင်လာသည့် စစ်ဆေးရေးလုပ်ငန်းစဉ်များကို ပံ့ပိုးပေးပါသည်။

ရွေးချယ်ရေးလမ်းညွှန်

သင်၏ optical module အတွက် မှန်ကန်သော NTC အပူချိန်ထိန်းကိရိယာကို ရွေးချယ်ရန်၊ အောက်ပါအချက်များကို ထည့်သွင်းစဉ်းစားပါ။

1. R25 တန်ဖိုး

ဘုံတန်ဖိုးများမှာ 10 kΩ နှင့် 100 kΩ ဖြစ်သည်။ ခံနိုင်ရည်နိမ့်သောတန်ဖိုးများသည် တိုင်းတာမှုလက်ရှိကို ပိုမိုဆွဲယူနိုင်သော်လည်း ဆူညံသံကို ခံစားနိုင်မှုနည်းပါးသည်။ ပိုမိုမြင့်မားသောခုခံမှုတန်ဖိုးများသည်ရိုးရှင်းသော ADC ဆားကစ်များဖြင့်တိုင်းတာရန်ပိုမိုလွယ်ကူသည်။ ရွေးချယ်မှုသည် module တွင်အသုံးပြုသော TEC controller IC ပေါ်တွင်မူတည်သည်။ လေဆာမောင်းသူနှင့် TEC ထိန်းချုပ်သူ ချစ်ပ်များစွာကို ပုံမှန်အားဖြင့် 10 kΩ သို့မဟုတ် 50 kΩ တိကျသော NTC ခုခံမှုအကွာအဝေးအတွက် အကောင်းဆုံးဖြစ်အောင် ပြုလုပ်ထားသည်။

2. B တန်ဖိုး

B တန်ဖိုးသည် ဒီဂရီတစ်ခုလျှင် ခုခံမှု မည်မျှပြောင်းလဲသည်ကို ဆုံးဖြတ်သည်။ မြင့်မားသော B တန်ဖိုးသည် အပူချိန် ကြည်လင်ပြတ်သားမှုကို ပိုမိုကောင်းမွန်စေသည့် ဒီဂရီတစ်ခုလျှင် ပိုကြီးမားသော ခံနိုင်ရည်ပြောင်းလဲမှုကို ပေးသည်။ သို့သော်၊ အလွန်မြင့်မားသော B တန်ဖိုးသည် တိုင်းတာမှုပတ်လမ်း၏ input range ကိုကျော်လွန်သွားနိုင်သည့် နိမ့်သောအပူချိန်တွင် ခုခံနိုင်စွမ်းသည် အလွန်မြင့်မားလာသည်ဟု ဆိုလိုသည်။ B25/50 = 3435 K သည် -10°C မှ +75°C အထိ လည်ပတ်နေသော optical module များအတွက် ဘုံအပေးအယူတစ်ခုဖြစ်သည်။

3. သည်းခံမှု

ခံနိုင်ရည် ခံနိုင်ရည် နှင့် B တန်ဖိုး ခံနိုင်ရည် သည် အပူချိန် တိုင်းတာခြင်း တိကျမှုကို တိုက်ရိုက် သက်ရောက်မှု ရှိသည်။ ±1% ခံနိုင်ရည်ရှိမှု သည် ±1% B တန်ဖိုးခံနိုင်မှု နှင့် ပေါင်းစပ်ထားသော အပူချိန် 25°C တွင် ခန့်မှန်းခြေ ±0.3°C ၏ ကနဦး အပူချိန်မှားယွင်းမှု ဖြစ်ပေါ်ပါသည်။ လှိုင်းအလျားတည်ငြိမ်မှု ±0.01 nm အတွင်းရှိရမည်ဖြစ်သော DWDM အပလီကေးရှင်းများအတွက်၊ ဤအမှားသည် ကြီးမားနိုင်သည်။ module firmware တွင် ချိန်ညှိခြင်းအဆင့်သည် ကနဦးသည်းခံမှုအတွက် လျော်ကြေးပေးနိုင်သော်လည်း၊ စံကိုက်ချိန်ညှိမှုသည် လည်ပတ်မှုအကွာအဝေးထက် တရားဝင်နေသေးသည့်အတွက် သည်းခံနိုင်မှုအား လုံလောက်စွာ တင်းကျပ်ရပါမည်။

4. အထုပ်နှင့်နှောင်ကြိုး

NTC သည် optical module အတွင်းရှိရရှိနိုင်သည့်နေရာအတွင်းတွင် အံဝင်ခွင်ကျဖြစ်ရမည်။ Bare chips များသည် အသေးငယ်ဆုံးခြေရာကို ပေးစွမ်းနိုင်သော်လည်း ဝါယာကြိုးချည်ခြင်း သို့မဟုတ် Die attach ကိရိယာများ လိုအပ်ပါသည်။ ကြွေထည် သယ်ဆောင်သူများတွင် ကြိုတင်တပ်ဆင်ထားသော ချစ်ပ်များသည် တပ်ဆင်မှုကို ရိုးရှင်းသော်လည်း အမြင့်ကို ထည့်ပါ။ ကျွန်ုပ်တို့သည် ရွေးချယ်စရာနှစ်ခုလုံးကို ပေးစွမ်းနိုင်ပြီး သင့်ထုတ်လုပ်မှုလိုင်းအတွက် အကောင်းဆုံးရွေးချယ်မှုအပေါ် အကြံဉာဏ်ပေးနိုင်ပါသည်။

5. Self-အပူ

တိုင်းတာခြင်းလျှပ်စီးကြောင်းကို နိမ့်နေစေရမည်။ dissipation factor 1.5 mW/°C ရှိသော 10 kΩ NTC အတွက်၊ 0.1°C ကိုယ်တိုင် အပူပေးခြင်းအတွက် အမြင့်ဆုံး တိုင်းတာခြင်း လက်ရှိမှာ ခန့်မှန်းခြေ 120 µA ဖြစ်သည်။ သင်၏ TEC ထိန်းချုပ်သူသည် ပိုမိုမြင့်မားသော လျှပ်စီးကြောင်းကို အသုံးပြုပါက၊ နိမ့်သော ခုခံနိုင်မှု NTC သို့မဟုတ် ပိုကြီးသော ချစ်ပ်ပြားကို စုပ်ယူနိုင်စွမ်း မြင့်မားသည့် ပမာဏကို ထည့်သွင်းစဉ်းစားပါ။

မည်သည့်ဘောင်များကို ရွေးချယ်ရန် မသေချာပါက၊ သင်၏ TEC ထိန်းချုပ်ကိရိယာ အစိတ်အပိုင်းနံပါတ်နှင့် ပစ်မှတ်အပူချိန် အကွာအဝေးကို ပေးပါ။ လိုက်ဖက်ညီသော NTC ဖွဲ့စည်းမှုပုံစံကို ကျွန်ုပ်တို့ အကြံပြုနိုင်ပါသည်။

ရိုးရိုးအပလီကေးရှင်းများ

SFP နှင့် QSFP Optical Transceivers

လေဆာအပူချိန်ကို စောင့်ကြည့်ရန် မော်ဂျူးအတွင်းတွင် NTC အပူချိန်ထိန်းကိရိယာများကို အသုံးပြုထားသည်။ အချက်ပြမှုသည် လေဆာဒီဇိုင်းပေါ် မူတည်၍ ပုံမှန်အားဖြင့် 25°C သို့မဟုတ် 45°C သတ်မှတ်ထားသော အပူချိန်တွင် လေဆာကို ထိန်းသိမ်းထားသည့် TEC ထိန်းချုပ်ကိရိယာသို့ ပေးပို့ပါသည်။

DWDM နှင့် Coherent Modules

မျဉ်းကျဉ်းမျဉ်းနှင့် လှိုင်းအလျား-တည်ငြိမ်သောလေဆာများအတွက်၊ NTC တိကျမှုသည် အရေးကြီးပါသည်။ သတ်မှတ်ထားသော ချန်နယ်ဇယားကွက်အတွင်း လှိုင်းအလျားကို ထိန်းသိမ်းထားရန် ထိန်းချုပ်ကွင်းသည် ±0.1°C အတွင်း အပူချိန်ကို ထိန်းထားရပါမည်။

Laser Diode ခွဲများ

ဗလာလေဆာဒိုင်အိုဒိတ်ပက်ကေ့ဂျ်များတွင်၊ NTC သည် လေဆာချစ်ပ်ကဲ့သို့ တူညီသောအခွဲနှင့်ချိတ်ဆက်ထားသည်။ ၎င်းသည် အပိုအပူဒြပ်ထုမပါဘဲ တိုက်ရိုက်အပူချိန် အာရုံခံမှုကို ပေးသည်။

တယ်လီကွန်းအခြေစိုက်စခန်းများနှင့် ပြင်ပစက်ပစ္စည်းများ

NTC အပူချိန်ထိန်းကိရိယာများကို ပြင်ပ optical amplifiers များနှင့် transceiver များ၏ အပူချိန်စောင့်ကြည့်ပတ်လမ်းများတွင်လည်း အသုံးပြုထားပြီး၊ ပတ်ဝန်းကျင်အပူချိန် ရွေ့လျားမှုများ ကြီးမားနိုင်သည်။

အမေးများသောမေးခွန်းများ

မေး- R25 နဲ့ B တန်ဖိုး ကွာခြားချက်ကဘာလဲ။

A: R25 သည် 25°C တွင် ခုခံမှုဖြစ်သည်။ B တန်ဖိုးသည် အပူချိန်ဖြင့် ခုခံမှု ပြောင်းလဲပုံကို ဖော်ပြသည်။ အခြားမည်သည့်အပူချိန်တွင်မဆို ခံနိုင်ရည်အား တွက်ချက်ရန် ဘောင်နှစ်ခုစလုံး လိုအပ်ပါသည်။ မြင့်မားသော B တန်ဖိုးဆိုသည်မှာ ပေးထားသော အပူချိန်ပြောင်းလဲမှုအတွက် ခံနိုင်ရည်ပိုမိုပြောင်းလဲခြင်းကို ဆိုလိုသည်။

မေး- ကျွန်ုပ်၏ Firmware တွင် အပူချိန်ကို ခံနိုင်ရည်အား မည်သို့ပြောင်းလဲနိုင်မည်နည်း။

A- အရိုးရှင်းဆုံးနည်းလမ်းမှာ Steinhart-Hart ညီမျှခြင်း သို့မဟုတ် ရိုးရှင်းသော B ညီမျှခြင်းကို အသုံးပြု၍ R25 နှင့် B တန်ဖိုးများမှ ထုတ်ပေးသည့် ရှာဖွေမှုဇယားကို အသုံးပြုရန်ဖြစ်သည်။ TEC controller IC အများအပြားတွင် built-in conversion algorithms ရှိသည်။ ကျွန်ုပ်တို့သည် သင်၏ သီးခြား NTC အတွက် ကိန်းဂဏန်းဇယားကို ပေးနိုင်ပါသည်။

မေး- DWDM module တစ်ခုတွင် ±5% သည်းခံနိုင်မှု NTC ကို သုံးနိုင်ပါသလား။

A: ၎င်းသည် သင်၏ ချိန်ညှိမှုလုပ်ထုံးလုပ်နည်းအပေါ် မူတည်ပါသည်။ ±1% B သည်းခံနိုင်မှု နှင့် ပေါင်းစပ်ထားသော ±5% ခံနိုင်ရည်ရှိမှုသည် ချိန်ညှိခြင်းမပြုမီ ±1°C ကျော်သော အပူချိန်အမှားအယွင်းတစ်ခု ဖြစ်ပေါ်ပါသည်။ သင့်ထုတ်လုပ်မှုလိုင်းသည် လူသိများသော အပူချိန်တွင် တစ်ကြိမ်တည်း ချိန်ညှိမှုပြုလုပ်ပါက၊ ကနဦးအော့ဖ်ဆက်ကို ဖယ်ရှားနိုင်သည်။ သို့သော် B tolerance သည် slope တိကျမှုကို သက်ရောက်မှုရှိနေဆဲဖြစ်သည်။ DWDM အတွက်၊ ကျွန်ုပ်တို့သည် အနည်းဆုံး ±1% ခုခံမှုနှင့် ±0.5% B တန်ဖိုးကို အကြံပြုပါသည်။

မေး- တိုင်းတာခြင်း လျှပ်စီးကြောင်းသည် မိုက်ခရိုအေမ့် ရာဂဏန်းမျှသာ ရှိလျှင် မိမိဘာသာ အပူပေးခြင်းသည် အဘယ်ကြောင့် အရေးကြီးသနည်း။

A- သေးငယ်သော လျှပ်စီးကြောင်းများပင်လျှင် ပတ်ပတ်လည် အပူချိန်ထက် သာလွန်ကဲသို့ အပူပေးနိုင်သည်။ 10 kΩ NTC မှတဆင့် 100 µA လျှပ်စီးကြောင်းသည် 0.1 mW ကို ကွယ်ပျောက်သွားသည်။ dissipation factor 1.5 mW/°C ဖြင့်၊ ၎င်းသည် 0.067°C အပူချိန်တက်လာစေသည်။ တင်းကျပ်စွာ ထိန်းချုပ်ထားသော လေဆာ module တစ်ခုတွင်၊ ၎င်းသည် offset သည် သိသာထင်ရှားပါသည်။ တိုင်းတာခြင်းပတ်လမ်းသည် အနိမ့်ဆုံးလက်တွေ့လျှပ်စီးကြောင်းကို အသုံးပြုသင့်သည်။

မေး- စိတ်ကြိုက် B တန်ဖိုးများ သို့မဟုတ် ခုခံမှုတန်ဖိုးများကို ပေးပါသလား။

A: ဟုတ်ပါတယ်။ ကျွန်ုပ်တို့သည် 3000 K မှ 4500 K အတွင်း စိတ်ကြိုက် B တန်ဖိုးများရရှိရန် ပစ္စည်းဖွဲ့စည်းမှုကို ချိန်ညှိနိုင်ပြီး တိကျသောခံနိုင်ရည်တန်ဖိုးများကို တင်းကျပ်စွာသည်းခံမှုဖြင့် စစ်ဆေးနိုင်ပါသည်။ အနိမ့်ဆုံး မှာယူမှု ပမာဏ အကျုံးဝင်ပါသည်။

မေး- NTC ကို လေဆာ ချစ်ပ်ပေါ်တွင် တိုက်ရိုက်တပ်ဆင်နိုင်ပါသလား။

A: အများအားဖြင့်တော့ မဟုတ်ပါဘူး။ NTC သည် လေဆာမျက်နှာတွင်မဟုတ်ဘဲ submount သို့မဟုတ် TEC အအေးဘက်တွင်တပ်ဆင်ထားသည်။ လေဆာ ချစ်ပ်များနှင့် တိုက်ရိုက်ထိတွေ့ခြင်းသည် လျှပ်စစ်ဆိုင်ရာ ပြဿနာများ သို့မဟုတ် အပူဒြပ်ထု ပြဿနာများကို ဖြစ်ပေါ်စေနိုင်သည်။ NTC ကို လေဆာနှင့် တတ်နိုင်သမျှ နီးကပ်အောင် တပ်ဆင်ထားသော်လည်း လျှပ်စစ်ဖြင့် သီးခြားထားရန် အကြံပြုထားသည်။

ဆက်သွယ်ရန်နှင့် အင်ဂျင်နီယာ ပံ့ပိုးကူညီမှု

နမူနာများ သို့မဟုတ် အသေးစိတ်အကြံပြုချက်တစ်ခု တောင်းဆိုရန်၊ ကျေးဇူးပြု၍ အောက်ပါတို့ကို ပေးပါ။

● TEC ထိန်းချုပ်ကိရိယာ အစိတ်အပိုင်းနံပါတ် သို့မဟုတ် တိုင်းတာခြင်း လက်ရှိ

● ပစ်မှတ်လေဆာအပူချိန်

● လိုအပ်သော အပူချိန် တိကျမှု

● NTC အတွက် ရနိုင်သောနေရာ

● စည်းဝေးပွဲနည်းလမ်း (ဝါယာကြိုးချည်နှောင်ခြင်း၊ ဂဟေဆော်ခြင်း၊ epoxy)

● မျှော်မှန်းထားသော နှစ်စဉ်ပမာဏ

ကျွန်ုပ်တို့သည် လုပ်ငန်းရက်အတွင်း တုံ့ပြန်ပြီး အကဲဖြတ်ရန်အတွက် နမူနာများကို ပေးနိုင်ပါသည်။
