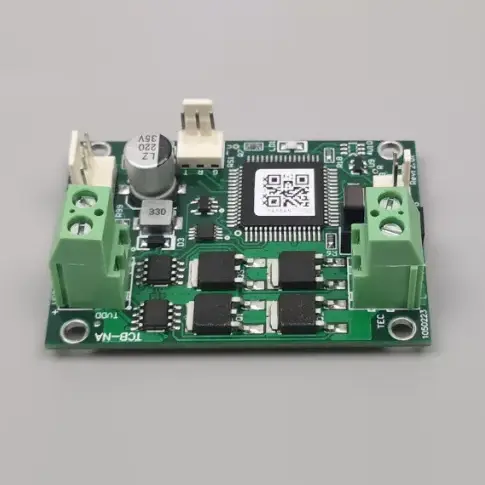

Standard Coolers အတွက် TCB-NA အပူချိန် ထိန်းချုပ်ကိရိယာ

Standard Coolers အတွက် X-Meritan TCB-NA Temperature Controller သည် အအေးခံခြင်းနှင့် အပူပေးခြင်း နှစ်မျိုးလုံးကို ပံ့ပိုးပေးသည့် စံသာမိုလျှပ်စစ်အအေးပေးစက် (TEC) အတွက် အပူချိန်ထိန်းချုပ်မှု module တစ်ခုဖြစ်သည်။ ၎င်းသည် ±0.1°C အပူချိန်ထိန်းချုပ်မှုတိကျမှု၊ 0–10A TEC လက်ရှိနှင့် ထိန်းချုပ်မှုအကွာအဝေး -20°C မှ +100°C တို့ကို ပေးဆောင်သည်။

စံ ASCII အမှတ်စဉ် အင်တာဖေ့စ်၊ 10K NTC အပူချိန် အာရုံခံမှု နှင့် ကျစ်လစ်သိပ်သည်းသော 60 × 42 × 26.5 မီလီမီတာ ဖွဲ့စည်းပုံဖြင့် TCB-NA ကို စက်မှုနှင့် စီးပွားရေးဆိုင်ရာ အပူပိုင်းစီမံခန့်ခွဲမှုစနစ်များတွင် ရိုးရှင်းစွာ ပေါင်းစည်းရန်အတွက် ဒီဇိုင်းထုတ်ထားသည်။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

NTC B တန်ဖိုးကို စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။ မတူညီသော B တန်ဖိုးသည် ပကတိအပူချိန်တိုင်းတာခြင်းကို အကျိုးသက်ရောက်သော်လည်း အခြေခံထိန်းချုပ်မှုတိကျမှုကို မပြောင်းလဲပါ။

လုပ်ဆောင်ချက်များကို ထိန်းချုပ်ပါ။

အပူနှင့်အအေး

ထိန်းချုပ်ကိရိယာသည် NTC အာရုံခံကိရိယာမှတစ်ဆင့် အပူချိန်ကိုတိုင်းတာပြီး သတ်မှတ်နေရာအလိုက် TEC ဦးတည်ချက်ကို ချိန်ညှိပေးသည်။ ၎င်းသည် သီးခြားထိန်းချုပ်မှု ဟာ့ဒ်ဝဲမပါဘဲ အပူနှင့်အအေး နှစ်မျိုးလုံးကို ပေးဆောင်ရန် တူညီသော module ကို ခွင့်ပြုသည်။

ဖွင့်/ပိတ် စည်းမျဉ်း

ON/OFF ထိန်းချုပ်မှုနည်းလမ်းသည် လေဆာဒိုင်အောက်ဒ်နှင့် ဓာတ်ခွဲခန်းသုံးပစ္စည်းများအပါအဝင် ပုံမှန် TEC အပလီကေးရှင်းများတွင် တည်ငြိမ်သောအပူချိန်ထိန်းသိမ်းမှုအတွက် ဒီဇိုင်းထုတ်ထားသည်။

Serial Interface

အပူချိန်ဆက်တင်များနှင့် အချိန်နှင့်တစ်ပြေးညီစောင့်ကြည့်ခြင်းကို ASCII အမှတ်စဉ်ပရိုတိုကောမှတစ်ဆင့် စီမံခန့်ခွဲနိုင်သည်။ Windows HyperTerminal ကဲ့သို့သော အသုံးများသော အမှတ်စဉ်ကိရိယာများကို စနစ်ထည့်သွင်းခြင်းနှင့် စမ်းသပ်စဉ်တွင် အသုံးပြုနိုင်သည်။

အထူးသီးသန့် အချက်ပေးနှိုးဆော်ချက် နှင့် "အဆင်သင့်" အချက်ပြမှုများသည် လည်ပတ်မှုအခြေအနေ တုံ့ပြန်ချက်ကို ပေးစွမ်းနိုင်ပြီး၊ TEC ပိတ်ခြင်းထည့်သွင်းမှုသည် အိမ်ရှင်စနစ်အား လိုအပ်သည့်အခါ TEC လည်ပတ်မှုကို ပိတ်ရန် ခွင့်ပြုပေးပါသည်။

Power Matching

TEC ဗို့အား

Standard Coolers အတွက် TCB-NA Temperature Controller သည် အတွင်းပိုင်း အထွက်ဗို့အား ကန့်သတ်ချက် မပေးထားသောကြောင့် ဗို့အား ကိုက်ညီမှုသည် အရေးကြီးပါသည်။ ထောက်ပံ့ရေးဗို့အားသည် ချိတ်ဆက်ထားသော TEC ၏ သတ်မှတ်ထားသော ဗို့အားထက် မကျော်လွန်ရပါ။

ဥပမာအားဖြင့်၊ 12V TEC ကိုအသုံးပြုသောအခါ၊ စနစ်ပါဝါထောက်ပံ့မှုကိုနှင့်အညီရွေးချယ်သင့်သည်။

ပါဝါ Ripple

Controller ၏ switching လုပ်ဆောင်ချက်သည် ချိတ်ဆက်ထားသော switching power supply တွင် ripple တိုးလာနိုင်သည်။ စနစ်တွင် လျှပ်စစ်ဆူညံသံ သို့မဟုတ် EMI နှင့် ထိလွယ်ရှလွယ်သော အခြားဘုတ်များပါ၀င်ပါက၊ ထိန်းချုပ်ကိရိယာအတွက် သီးခြားပါဝါထောက်ပံ့မှုကို ပိုကောင်းနိုင်သည်။

အပူချိန်စွမ်းဆောင်ရည်

အာရုံခံအကွာအဝေး

ချိတ်ဆက်ထားသော 10K NTC သည် -30°C မှ +147°C အတွင်း သတ်မှတ်ထားသော တိုင်းတာမှုအကွာအဝေးကို ပံ့ပိုးပေးသည်၊ တက်ကြွသောအပူချိန်ထိန်းချုပ်မှုကို -20°C မှ +100°C အထိ သတ်မှတ်ထားသည်။

တိကျမှု

သတ်မှတ်ထားသော အပူချိန်ထိန်းချုပ်မှု တိကျမှုနှင့် သတ်မှတ်အပူချိန် တိကျမှုသည် ±0.1°C နှစ်မျိုးလုံးဖြစ်သည်။ NTC ခံနိုင်ရည်ရှိမှု၊ အာရုံခံကိရိယာနေရာချထားမှု၊ အပူထိတွေ့မှု၊ TEC လက္ခဏာများ၊ အပူပျံ့နှံ့မှုနှင့် ပတ်ဝန်းကျင်အခြေအနေများကြောင့်လည်း အမှန်တကယ် စနစ်စွမ်းဆောင်ရည်ကို ထိခိုက်စေနိုင်သည်။

တင်းကျပ်သောအပူချိန်တည်ငြိမ်မှုလိုအပ်သော application များအတွက်၊ စမ်းသပ်ခြင်းကိုနောက်ဆုံး TEC၊ အာရုံခံကိရိယာ၊ ဝန်နှင့်စက်မှုဖွဲ့စည်းပုံတို့ဖြင့်လုပ်ဆောင်သင့်သည်။

လျှောက်လွှာဧရိယာများ

လေဆာ Diodes

ထိန်းချုပ်ကိရိယာသည် အပူချိန်လည်ပတ်မှုစွမ်းဆောင်ရည်ကို တိုက်ရိုက်သက်ရောက်သည့် လေဆာဒိုင်အိုဒစနစ်များအတွက် တည်ငြိမ်သောအပူပတ်ဝန်းကျင်ကို ထိန်းသိမ်းနိုင်သည်။

ဓာတ်ခွဲခန်းသုံးပစ္စည်း

၎င်းသည် တည်ငြိမ်သော အပူချိန်ထိန်းညှိမှုဖြင့် စံသာမိုလျှပ်စစ်အပူနှင့် အအေးခံရန်လိုအပ်သော ဓာတ်ခွဲခန်းတူရိယာများအတွက် သင့်လျော်သည်။

စက်မှုစနစ်များ

ကျစ်လျစ်သောတပ်ဆင်မှု၊ အမှတ်စဉ်ဆက်သွယ်မှုနှင့် ကုန်ကျစရိတ်ထိရောက်မှုတို့သည် အရေးကြီးသည့်နေရာတွင် ယေဘုယျရည်ရွယ်ချက် TEC ထိန်းချုပ်မှုအတွက် စက်မှုစက်ပစ္စည်းကိရိယာများကို အသုံးပြုနိုင်သည်။

စမတ်ပစ္စည်းများ

ကုန်ကျစရိတ်-အသားပေးသော ဗိသုကာလက်ရာသည် စမတ်ပစ္စည်းထုတ်လုပ်ခြင်းနှင့် စံအပူချိန်ထိန်းချုပ်မှုလိုအပ်သော အခြားအသံအတိုးအကျယ်အပလီကေးရှင်းများအတွက် ထိန်းချုပ်ကိရိယာကို သင့်လျော်စေသည်။

TCB-NA သို့မဟုတ် TCB-NE?

ပရောဂျက်သည် စံအပူချိန်ထိန်းချုပ်မှုနှင့် ကုန်ကျစရိတ်သက်သာမှုကို ဦးစားပေးသောအခါ TCB-NA သည် သင့်လျော်သည်။ ပိုမိုအဆင့်မြင့်သော စွမ်းအင်စီမံခန့်ခွဲမှု သို့မဟုတ် အဆင့်မြင့် အပူချိန်ထိန်းချုပ်မှု လုပ်ဆောင်ချက်များကို လိုအပ်သည့် အပလီကေးရှင်းများအတွက်၊ TCB-NE စီးရီးသည် ပိုမိုသင့်လျော်ပါသည်။

ရွေးချယ်မှုသည် TEC ဗို့အား၊ လက်ရှိ၊ ပစ်မှတ်အပူချိန်၊ ထိန်းချုပ်မှုလိုအပ်ချက်များ၊ စွမ်းဆောင်ရည်နှင့် စနစ်တည်ဆောက်ပုံအပေါ် အခြေခံသင့်သည်။

ဝယ်ယူရေးလိုအပ်ချက်များ

မှာယူခြင်းမပြုမီ၊ ဝယ်ယူသူများသည် TEC အဆင့်သတ်မှတ်ထားသော ဗို့အား၊ အမြင့်ဆုံးလက်ရှိ၊ ပါဝါထောက်ပံ့မှုဗို့အား၊ ပစ်မှတ်အပူချိန်၊ လိုအပ်သောတိကျမှု၊ NTC သတ်မှတ်ချက်၊ ဆက်သွယ်ရေးလိုအပ်ချက်များနှင့် လည်ပတ်မှုပတ်ဝန်းကျင်တို့ကို အတည်ပြုရပါမည်။

X-Meritan သည် တရုတ်နိုင်ငံတွင် ၎င်း၏ကိုယ်ပိုင်စက်ရုံကို လုပ်ဆောင်နေပြီး PCB တပ်ဆင်ခြင်းနှင့် နောက်ဆုံးအဆင့် ချိန်ညှိခြင်းများ ပါဝင်သည်။ ၎င်း၏ အင်ဂျင်နီယာအဖွဲ့သည် TEC ဗို့အား ကိုက်ညီမှု၊ ပါဝါလှိုင်းများ စီမံခန့်ခွဲမှုနှင့် ဖွဲ့စည်းမှုဆိုင်ရာ လိုအပ်ချက်များအတွက် နည်းပညာပိုင်းဆိုင်ရာ ပံ့ပိုးမှုပေးနိုင်သည်။ Standard အစိတ်အပိုင်းစာရင်းနှင့် ပင်လယ်ရပ်ခြား ထောက်ပံ့ပို့ဆောင်ရေးတို့သည် OEM နှင့် ပမာဏဝယ်ယူရေးတို့ကို ပံ့ပိုးပေးသည်။

ထည့်သွင်းခြင်းမှတ်စုများ

ပါဝါထောက်ပံ့မှုသည် TEC အဆင့်သတ်မှတ်ချက်နှင့် ကိုက်ညီမှုရှိရမည်။ TEC ဗို့အားကို ကျော်လွန်နေခြင်းသည် Standard Coolers အတွက် TCB-NA အပူချိန် ထိန်းချုပ်ကိရိယာတွင် အတွင်းပိုင်း အထွက်ဗို့အား ကန့်သတ်ချက်မရှိသောကြောင့် အစိတ်အပိုင်းအား ပိုလျှံစေနိုင်သည်။

0–10A လက်ရှိသတ်မှတ်ချက်ကို TEC၊ ဝါယာကြိုးများ၊ ချိတ်ဆက်ကိရိယာများနှင့် ပါဝါထောက်ပံ့မှုတို့နှင့်အတူ အကဲဖြတ်သင့်သည်။ ပြီးပြည့်စုံသော သာမိုလျှပ်စစ်စနစ်အတွက် သင့်လျော်သောအပူကို စွန့်ထုတ်ရန်လည်း လိုအပ်ပါသည်။

အခြားအထိခိုက်မခံသော အီလက်ထရွန်းနစ်ပစ္စည်းများကို တူညီသော switching power supply နှင့် ချိတ်ဆက်သောအခါ၊ နောက်ဆုံးစနစ်ပေါင်းစည်းခြင်းမပြုမီ ripple နှင့် EMI စွမ်းဆောင်ရည်ကို စစ်ဆေးပါ။

အမေးများသောမေးခွန်းများ

TEC-NA သည် မည်သည့် TEC ဗို့အားကို ပံ့ပိုးပေးနိုင်သနည်း။

ထိန်းချုပ်ကိရိယာသည် TEC ဗို့အား 5V မှ 27V အထိ ပံ့ပိုးပေးသည်။ TEC ဗို့အားသည် ဘုတ်အဖွဲ့ထောက်ပံ့ရေးဗို့အားထက် ညီမျှသော သို့မဟုတ် ပိုမြင့်ရပါမည်။ TCB-NA တွင် အတွင်းပိုင်းအထွက်ဗို့အားကန့်သတ်ချက်မရှိသောကြောင့် ပါဝါထောက်ပံ့မှုသည် TEC ၏သတ်မှတ်ထားသောဗို့အားထက် မကျော်လွန်ရပါ။

အမြင့်ဆုံး TEC လက်ရှိကဘာလဲ။

Standard Coolers အတွက် TCB-NA Temperature Controller သည် TEC လက်ရှိအကွာအဝေး 0–10A ကို ပံ့ပိုးပေးသည်။ အမှန်တကယ်လည်ပတ်နေသောလက်ရှိအား TEC အဆင့်သတ်မှတ်ချက်၊ အပူခံဝန်၊ ဝါယာကြိုးများ၊ ချိတ်ဆက်ကိရိယာများနှင့် ပါဝါထောက်ပံ့မှုစွမ်းရည်အလိုက် ရွေးချယ်သင့်သည်။

ထိန်းချုပ်ကိရိယာသည် အပူနှင့်အအေးပေးစွမ်းနိုင်ပါသလား။

ဟုတ်ကဲ့။ bidirectional ထိန်းချုပ်မှုဗိသုကာသည် TEC အား အပူနှင့်အအေးမုဒ်နှစ်ခုလုံးတွင်လည်ပတ်နိုင်စေကာ ပတ်ဝန်းကျင်အခြေအနေများပြောင်းလဲနေသောပစ်မှတ်အပူချိန်ကို ထိန်းသိမ်းထားနိုင်စေသည်။

Controller သည် မည်သည့်အပူချိန်အာရုံခံကိရိယာကို အသုံးပြုသနည်း။

စံသတ်မှတ်ဖွဲ့စည်းမှုတွင် မူရင်း B တန်ဖိုး 3950 ရှိသည့် 10K NTC ကို အသုံးပြုထားသည်။ B တန်ဖိုးကို အက်ပ်လီကေးရှင်း လိုအပ်ချက်များအရ စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။ သတ်မှတ်ထားသော အတိုင်းအတာအတိုင်းအတာမှာ -30°C မှ +147°C ဖြစ်ပြီး ထိန်းချုပ်မှုအတိုင်းအတာမှာ -20°C မှ +100°C ဖြစ်သည်။

TCB-NA ကို မည်သို့ထိန်းချုပ်နိုင် သို့မဟုတ် စောင့်ကြည့်နိုင်မည်နည်း။

ထိန်းချုပ်ကိရိယာသည် အပူချိန်သတ်မှတ်ခြင်းနှင့် အချိန်နှင့်တစ်ပြေးညီ စောင့်ကြည့်ခြင်းအတွက် စံ ASCII အမှတ်စဉ် အင်တာဖေ့စ်ကို အသုံးပြုသည်။ ၎င်းသည် နှိုးစက်နှင့် "အဆင်သင့်" အခြေအနေအချက်ပြမှုများနှင့် host ထိန်းချုပ်မှုစနစ်နှင့် ပေါင်းစည်းရန်အတွက် TEC ပိတ်ခြင်းထည့်သွင်းမှုကိုလည်း ပံ့ပိုးပေးပါသည်။
