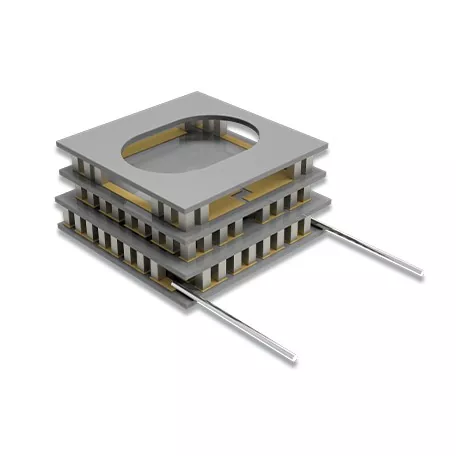

Two-Stage Thermoelectric Coolers များ

X-Meritan ၏ Two-Stage Thermoelectric Coolers ပထမအပူဓာတ်အဆင့်သည် ဒုတိယအဆင့်အတွက် အလယ်အလတ်အအေးပေးသည့်အဆင့်ကို ပံ့ပိုးပေးသည့် အဆင့်နှစ်ဆင့် စီးရီးဖွဲ့စည်းပုံကို အသုံးပြုသည်။ သင့်လျော်သောလည်ပတ်မှုအခြေအနေများအောက်တွင်၊ ဤ cascade ဖွဲ့စည်းမှုပုံစံသည် အဆင့်တစ်ဆင့် TEC ထက် ပိုမိုကြီးမားသော အပူချိန်ကွဲပြားမှုကို ရရှိနိုင်သည်။

မော်ဂျူးများသည် ကွန်ပရက်ဆာများ သို့မဟုတ် အခြားသော ရွေ့လျားနေသော စက်ပိုင်းဆိုင်ရာ အစိတ်အပိုင်းများ မပါ၀င်သော solid-state thermoelectric ဒြပ်စင်များနှင့် DC ပါဝါကို အသုံးပြုသည်။ ၎င်းတို့သည် ကျစ်လစ်သောတည်ဆောက်မှု၊ တုန်ခါမှုနည်းခြင်းနှင့် ထိန်းချုပ်ထားသော အပူချိန်နိမ့်လုပ်ဆောင်မှု လိုအပ်သည့် ဒေသအလိုက် အပူချိန်ထိန်းချုပ်မှုအတွက် သင့်လျော်သည်။

နှစ်ဆင့်ဖွဲ့စည်းပုံ

အဆင့်နှစ်ဆင့် TEC တွင် အလယ်အလတ်အပူမျက်နှာပြင်မှတစ်ဆင့် ချိတ်ဆက်ထားသော သာမိုလျှပ်စစ်အဆင့်နှစ်ခု ပါဝင်သည်-

Cold Side → ပထမအဆင့် → Intermediate Interface → Second Stage → Hot Side

ပထမအဆင့်သည် ထိန်းချုပ်ထားသော ဧရိယာမှ အပူများကို ဖယ်ရှားပြီး ဒုတိယအဆင့်သည် အပူဘက်သို့ ကူးပြောင်းသည်။ ထို့ကြောင့် ဒုတိယအဆင့်သည် ပထမအဆင့်မှ လွှဲပြောင်းသည့်အပူနှင့် module သို့ လျှပ်စစ်ထည့်သွင်းမှုကို ကိုင်တွယ်သည်။

ရရှိနိုင်သောအပူချိန်ကွာခြားချက်သည် အပူဝန်၊ ပူသောဘေးထွက်အပူချိန်၊ လည်ပတ်စီးဆင်းမှုနှင့် အပူငြင်းဆန်မှုအခြေအနေများအပေါ် မူတည်သည်။

Module ဖွဲ့စည်းပုံ

ကြွေလွှာ

အလူမီနီယမ်အောက်ဆိုဒ် (Al₂O₃) ကြွေထည်အလွှာများသည် သာမိုလျှပ်စစ်ပစ္စည်းများနှင့် ပြင်ပအပူစနစ်ကြားရှိ အပူမျက်နှာပြင်များဖွဲ့စည်းစဉ်တွင် သာမိုလျှပ်စစ် မော်ဂျူးအတွက် လျှပ်စစ်ဆိုင်ရာ ကာရံနှင့် ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ ပံ့ပိုးမှုပေးသည်။

P-N သာမိုလျှပ်စစ်ဒြပ်စင်များ

P-type နှင့် N-type တစ်ပိုင်းလျှပ်ကူးတာဒြပ်စင်များသည် သာမိုလျှပ်စစ် core ကိုဖွဲ့စည်းကာ အအေးအတွက်လိုအပ်သော လျှပ်စစ်နှင့် အပူကူးပြောင်းမှုကို ပေးစွမ်းသည်။ X-Meritan သည် ပတ်ဝန်းကျင်နှင့် အပူချိန်နိမ့်သော အပူချိန်ထိန်းချုပ်ခြင်းဆိုင်ရာ အပလီကေးရှင်းများအတွက် Bi₂Te₃ အခြေပြု သာမိုလျှပ်စစ်ပစ္စည်းများကို အသုံးပြုသည်။

အလယ်အလတ်အပူမျက်နှာပြင်

အပူဓာတ်အဆင့်နှစ်ခုသည် အလယ်အလတ်ကြားခံတစ်ခုမှတစ်ဆင့် စက်ပိုင်းဆိုင်ရာနှင့် အပူဓာတ်ဖြင့် ချိတ်ဆက်ထားသည်။ ပြီးပြည့်စုံသော module ကိုဒီဇိုင်းဆွဲသောအခါ၎င်း၏အပူနှင့်စက်ပိုင်းဆိုင်ရာလက္ခဏာများကိုထည့်သွင်းစဉ်းစားရန်လိုအပ်သည်။

DC Power ချိတ်ဆက်မှု

မော်ဂျူးသည် တိုက်ရိုက်-လက်ရှိ ပါဝါအရင်းအမြစ်မှ လုပ်ဆောင်သည်။ လျှပ်စစ်ဖွဲ့စည်းပုံစနစ်၊ ပါဝါဦးဆောင်လမ်းပြမှုနှင့် လည်ပတ်မှုအခြေအနေများကို မော်ဂျူးဖွဲ့စည်းပုံနှင့် လျှောက်လွှာလိုအပ်ချက်များအရ ဆုံးဖြတ်သည်။

အပူဓာတ်ပစ္စည်း

X-Meritan တွင် အပူဓာတ်ပစ္စည်း ထုတ်လုပ်မှု၊ ထုတ်လုပ်မှု၊ အစိတ်အပိုင်းများ ထုတ်လုပ်ခြင်း၊ တပ်ဆင်ခြင်းနှင့် စမ်းသပ်ခြင်းတို့ကို အကျုံးဝင်သည့် စွမ်းရည်များ ပါဝင်သည်။ ၎င်း၏ TEC အစိတ်အပိုင်းများသည် extruded Bi₂Te₃-Sb₂Te₃ အခြေခံပစ္စည်းများကို အသုံးပြုသည်။

ထုထည်ထုတ်ခြင်းလုပ်ငန်းစဉ်သည် ထူထပ်သော၊ အကြမ်းထည်ဖွဲ့စည်းပုံတစ်ခုအဖြစ် ဖိအားမြင့်ပလပ်စတစ်ပုံသဏ္ဍာန်ကို အသုံးပြုသည်။ ၎င်းသည် နောက်ဆက်တွဲ ဖြတ်တောက်ခြင်းနှင့် ပါးလွှာသည့် လုပ်ငန်းစဉ်များကို ပံ့ပိုးပေးပြီး သေးငယ်သော သာမိုလျှပ်စစ်ဒြပ်စင်များ ထုတ်လုပ်နိုင်စေပါသည်။

နောက်ဆုံးပစ္စည်းအဆင့်နှင့် ဒြပ်စင်အတိုင်းအတာများကို မော်ဂျူးဖွဲ့စည်းပုံနှင့် ထုတ်လုပ်မှုလိုအပ်ချက်များအရ ရွေးချယ်ထားသည်။

အဆင့်နှစ်ဆင့်နှင့် Single-Stage TECs

လိုအပ်သော အပူချိန်ခြားနားချက်သည် အဆင့်တစ်ဆင့်တည်း ဒီဇိုင်းတစ်ခု၏ လက်တွေ့အကွာအဝေးထက် ကျော်လွန်သောအခါ အဆင့်နှစ်ဆင့် ဖွဲ့စည်းမှုပုံစံကို ယေဘူယျအားဖြင့် ထည့်သွင်းစဉ်းစားသည်။

အသုံးချမှု

အနီအောက်ရောင်ခြည် ထောက်လှမ်းခြင်း။

 အဆင့်နှစ်ဆင့် သာမိုလျှပ်စစ်အအေးပေးစက် သည် အနီအောက်ရောင်ခြည် ထောက်လှမ်းသည့်ကိရိယာများနှင့် ဆက်စပ် အာရုံခံ အစိတ်အပိုင်းများအတွက် ဒေသအလိုက် အပူချိန်ထိန်းချုပ်မှုကို ပေးစွမ်းနိုင်သည်။

CCD Sensor အအေးခံခြင်း။

CCD-based ပုံရိပ်ဖော်စနစ်များအတွက်၊ အပူလျှပ်စစ်အအေးပေးခြင်းဖြင့် အာရုံခံကိရိယာအား အပူလိုအပ်ချက်သည် အဆင့်တစ်ဆင့်တည်း၏ လက်တွေ့အကွာအဝေးထက်ကျော်လွန်၍ ထိန်းချုပ်ထားသော လည်ပတ်မှုအပူချိန်တွင် အာရုံခံကိရိယာကို ထိန်းသိမ်းထားနိုင်သည်။

အာကာသနှင့် ဂြိုလ်တုဆက်သွယ်ရေး

ကိရိယာဗိသုကာ၊ ရနိုင်သောနေရာနှင့် တုန်ခါမှုလိုအပ်ချက်များသည် သမားရိုးကျစက်မှုအအေးပေးစနစ်များအသုံးပြုမှုကို ကန့်သတ်ထားသည့် အာကာသယာဉ်နှင့် ဂြိုလ်တုဆက်သွယ်ရေးပစ္စည်းများအတွက် အပူချိန်အတုံးအခဲ-စတိတ်တည်ဆောက်မှုအား ထည့်သွင်းစဉ်းစားနိုင်သည်။

ဆေးနှင့်ဓာတ်ခွဲခန်းသုံးပစ္စည်း

အဆင့်နှစ်ဆင့်ရှိသော သာမိုလျှပ်စစ်နည်းပညာကို ဇီဝဓာတု ခွဲခြမ်းစိတ်ဖြာသည့် ကိရိယာများနှင့် အပူချိန်နိမ့်သော အခြေအနေများကို ထိန်းချုပ်ရန် လိုအပ်သော ဓာတ်ခွဲခန်း အအေးခန်းအဆင့်များတွင် အသုံးချနိုင်သည်။

အီလက်ထရွန်းနစ်အစိတ်အပိုင်းစမ်းသပ်ခြင်း။

TEC မော်ဂျူးများသည် အီလက်ထရွန်နစ်အစိတ်အပိုင်းများနှင့် အခြားသော အပူချိန်ထိလွယ်သော စက်ပစ္စည်းများ၏ အပူချိန်နိမ့်သော လက္ခဏာစမ်းသပ်ခြင်းအတွက် ထိန်းချုပ်ထားသော အပူပတ်ဝန်းကျင်ကို ပေးစွမ်းနိုင်သည်။

စိတ်ကြိုက်ဖွံ့ဖြိုးတိုးတက်မှု

X-Meritan သည် ဝယ်ယူသူပုံများ၊ နမူနာများ၊ အတိုင်းအတာများနှင့် လျှောက်လွှာလိုအပ်ချက်များအပေါ် အခြေခံ၍ စိတ်ကြိုက်သာမိုလျှပ်စစ် မော်ဂျူးများကို ပံ့ပိုးပေးပါသည်။

ပုံမှန် ဖွံ့ဖြိုးတိုးတက်မှု လုပ်ငန်းစဉ်သည်-

လိုအပ်ချက်ပြန်လည်သုံးသပ်ခြင်း → ဖွဲ့စည်းပုံဒီဇိုင်း → နမူနာထုတ်လုပ်ခြင်း → စွမ်းဆောင်ရည်အကဲဖြတ်ခြင်း → အတည်ပြုချက် → ထုတ်လုပ်မှု

ဒီဇိုင်းအသစ်များအတွက်၊ အဓိက အင်ဂျင်နီယာထည့်သွင်းမှုများတွင် ပစ်မှတ်အပူချိန်အကွာအဝေး၊ အပူခံဝန်၊ ရရှိနိုင်သော တပ်ဆင်နေရာ၊ ပါဝါအခြေအနေနှင့် ပူပြင်းသောဘေးထွက်အပူ-ပယ်ချခြင်းနည်းလမ်းတို့ ပါဝင်သည်။

ထုတ်လုပ်မှုနှင့် အရည်အသွေး

X-Meritan အဖွဲ့သည် သာမိုလျှပ်စစ်ပစ္စည်းဖွံ့ဖြိုးတိုးတက်မှု၊ အစိတ်အပိုင်းများထုတ်လုပ်ခြင်း၊ တပ်ဆင်ခြင်းနှင့် စမ်းသပ်ခြင်းတို့ကို အကျုံးဝင်သည့် semiconductor အပူစီမံခန့်ခွဲမှုတွင် အတွေ့အကြုံ 10 နှစ်ကျော်ရှိသည်။

ထုတ်လုပ်မှုစက်များတွင် ဂဟေဆော်ခြင်း၊ ပြန်ထွက်ခြင်း၊ ဖြန်ဖြေခြင်း၊ ဖြတ်တောက်ခြင်း၊ တံဆိပ်ခတ်ခြင်း၊ ကုသခြင်းနှင့် ပုံနှိပ်ခြင်းဆိုင်ရာ ကိရိယာများ ပါဝင်သည်။

အရည်အသွေးစီမံခန့်ခွဲမှုစနစ်သည် ISO 9001:2015 နှင့်အညီဖြစ်သည်။ RoHS နှင့် REACH လိုက်နာမှုစာရွက်စာတမ်းများကို သက်ဆိုင်ရာ ထုတ်ကုန်များနှင့် ဖွဲ့စည်းမှုပုံစံများအတွက် ရနိုင်သည်၊ ပံ့ပိုးပေးထားသည့် module အရ တိကျသောစာရွက်စာတမ်းများကို အတည်ပြုထားသည်။

ရွေးချယ်ရေးအချက်အလက်

အင်ဂျင်နီယာအကဲဖြတ်ခြင်းနှင့် TEC ရွေးချယ်မှုအတွက်၊ အောက်ပါအချက်အလက်များသည် အသုံးဝင်သည်-

မော်ဂျူးအသစ်သည် ရှိပြီးသားဒီဇိုင်းကို အစားထိုးရန် သို့မဟုတ် ကိုက်ညီရန် လိုအပ်သည့်အခါ ထုတ်ကုန်ပုံဆွဲခြင်း၊ ရှိပြီးသား မော်ဂျူး သို့မဟုတ် စမ်းသပ်ဒေတာကိုလည်း ပေးနိုင်ပါသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

တစ်ခုတည်းသော ဒီဇိုင်းအစား အဆင့်နှစ်ဆင့် TEC ကို ဘာကြောင့် သုံးတာလဲ။

အဆင့်နှစ်ဆင့် သာမိုလျှပ်စစ်အအေးပေးစက်များကို အဆင့်တစ်ဆင့် မော်ဂျူးတစ်ခုမှ သတ်မှတ်ထားသော အပူဝန်နှင့် အပူဘက်အပူချိန်အောက်တွင် လိုအပ်သော အအေးခန်းအခြေအနေအား မပေးနိုင်သည့်အခါ ထည့်သွင်းစဉ်းစားသည်။

အဆင့်နှစ်ဆင့် TEC သည် 0°C အောက်တွင် လည်ပတ်နိုင်ပါသလား။

ဟုတ်ကဲ့။ မော်ဂျူးဒီဇိုင်း၊ အပူဝန်၊ ပူသောဘေးထွက်အခြေအနေများနှင့် ထိန်းချုပ်မှုစနစ်သည် လိုအပ်သော အပူချိန်အကွာအဝေးအတွက် သင့်လျော်သည့်အခါ 0°C အောက်တွင်ရှိသော ပတ်ဝန်းကျင်ခွဲလည်ပတ်မှုကို ဖြစ်နိုင်သည်။

အဆင့်နှစ်ဆင့် TEC ကိုရွေးချယ်ရန် မည်သည့်အချက်အလက်များ လိုအပ်သနည်း။

ပစ်မှတ်အအေးဘေးဘက်အပူချိန်၊ ပူသောဘေးထွက်အပူချိန်၊ အပူဝန်၊ ရရှိနိုင်သည့်အတိုင်းအတာများ၊ ပါဝါထောက်ပံ့မှုနှင့် အပူ-ပယ်ချခြင်းနည်းလမ်းတို့ကို ရွေးချယ်ရန်အတွက် အသုံးပြုသည့် အဓိကကန့်သတ်ဘောင်များထဲတွင် ပါဝင်ပါသည်။

X-Meritan သည် အဆင့်နှစ်ဆင့် TEC module များကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။

ဟုတ်ကဲ့။ X-Meritan သည် ဖောက်သည်ပုံဆွဲခြင်း၊ နမူနာများ၊ အတိုင်းအတာလိုအပ်ချက်များ၊ လျှပ်စစ်အခြေအနေများနှင့် လျှောက်လွှာလိုအပ်ချက်များအလိုက် မော်ဂျူးများကို တီထွင်နိုင်သည်။
