Micro Thermoelectric Coolers များဖြင့် တပ်ဆင်ထားသည်။

X-Meritan အင်ဂျင်နီယာများသည် TO-8၊ TO-39၊ 14-pin Butterfly (BTF) နှင့် BOX enclosures အပါအဝင် စံနှင့် စိတ်ကြိုက် optoelectronic ပက်ကေ့ဂျ်များအဖြစ် Micro Thermoelectric Coolers နှင့် စည်းဝေးမှုများကို ပေါင်းစပ်ထားသည်။ သာမည module များကို စက်ရုံအဆင့် eutectic ဂဟေဆက်ခြင်း (Rth minimized) ဖြင့် အစားထိုးခြင်းဖြင့်၊ ဤ micro-TEC အစုအဝေးများသည် optical facet ညစ်ညမ်းမှုကို ကာကွယ်ပေးပြီး ဒီဂရီခွဲ အပူပိုင်းတည်ငြိမ်မှုကို မောင်းနှင်ပေးပါသည်။ တယ်လီကွန်း TOSA/ROSA transceivers၊ IR/XRF detectors များနှင့် ပါဝါမြင့်သော လေဆာဒိုင်အိုဒများ အတွက် ဒီဇိုင်းထုတ်ထားပြီး စည်းဝေးပွဲတစ်ခုစီသည် သီးသန့်ပက်ကေ့ခ်ျခြေရာများ၊ pin ဂျီဩမေတြီများနှင့် အပူငွေ့ပျံခြင်းဆိုင်ရာ လိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

X-Meritan သည် အပူပိုင်းပိတ်ဆို့မှုများ၊ ဓာတ်ငွေ့ထုတ်လွှတ်မှုအန္တရာယ်များနှင့် သီးခြားအအေးပေးအစိတ်အပိုင်းများတပ်ဆင်ခြင်းနှင့်ဆက်စပ်နေသော တပ်ဆင်ရှုပ်ထွေးမှုများကို ဖယ်ရှားရန်အတွက် Micro Thermoelectric Coolers များဖြင့် တိကျစွာစုဝေးမှုများကို ထုတ်လုပ်ပါသည်။ micro-Peltier ဒြပ်စင်များ၊ စိတ်ကြိုက်ခေါင်းစီးခြေစွပ်များ (Kovar၊ CuW၊ HTCC/LTCC) နှင့် cleanroom အခြေအနေများအောက်တွင် တုံ့ပြန်ချက် အပူချိန်ထိန်းကိရိယာများ ပေါင်းစပ်ခြင်းဖြင့်၊ ဤဖြေရှင်းချက်သည် တွဲဆက်ရန်အတွက် အဆင်သင့်ဖြစ်သည့် turn-key ခွဲစုတစ်ခု ဖြစ်လာသည်။ အလင်းပြန်ချစ်ပ်အောက်ရှိ တိုက်ရိုက်အအေးခံခြင်းသည် အာရုံခံကိရိယာများအတွင်း မှောင်မိုက်သောဆူညံသံများကို လျှော့ချပေးပြီး စွမ်းအားမြင့်လေဆာဒိုင်အိုဒများအတွက် ထုတ်လွှတ်မှုလှိုင်းအလျားများကို လော့ခ်ချပေးသည်။

Assemblies with Micro Thermoelectric Coolers

Package Formats နှင့် Substrate Engineering

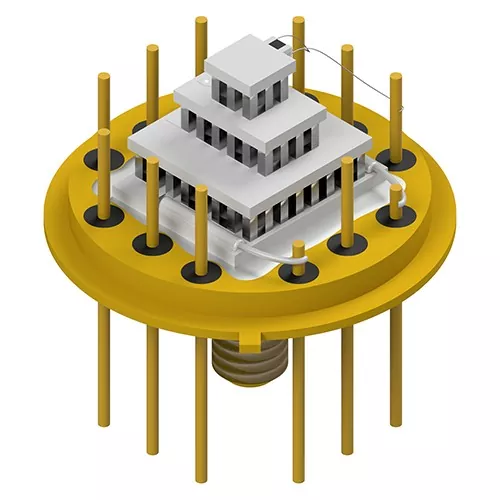

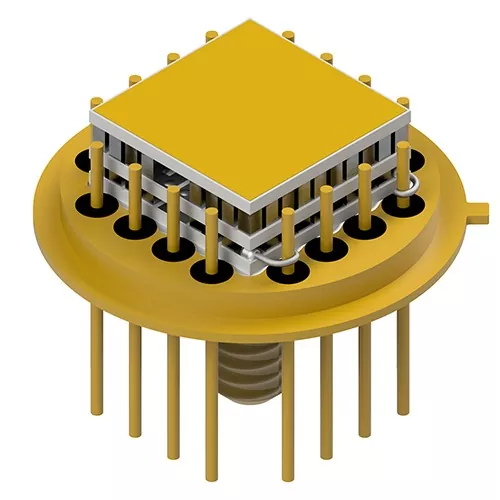

Transistor Outline (TO-Can) ခေါင်းစီးများ

တယ်လီကွန်း transceivers များ၊ VCSEL များနှင့် အသေးစား spectroscopic sensors များပေါ်တွင် တွင်ကျယ်စွာ အသုံးပြုထားသည်။ ခေါင်းစွပ်များတွင် နီကယ်/ရွှေချထားသော Kovar သို့မဟုတ် စတီးလ်များ တွင် အတွင်းဝိုင်ယာကြိုးချည်နှောင်မှုကို ချောမွေ့စေရန်အတွက် စိတ်ကြိုက် pin ဂျီသြမေတြီ (ဆလင်ဒါ၊ အပြားလိုက်၊ သို့မဟုတ် လက်သည်းခေါင်း) ပါရှိသည်။

Package ပုံစံ	အခြေခံပစ္စည်း	Pin ရွေးစရာများ	မူလတန်းလျှောက်လွှာ	TEC Staging
TO-8	Kovar / ရွှေချထားတဲ့ သံမဏိ	၆၊ ၁၂၊ ၁၆ တံ	IR၊ XRF၊ နှင့် Gas Detectors	Single မှ 4 အဆင့်
TO-39	Kovar	6၊ 8+ တံ	ခွဲခြမ်းစိတ်ဖြာအာရုံခံကိရိယာများ	Single to 2-stage
TO-46	Kovar	၅၊ ၆ တံ	VCSEL နှင့် မိုက်ခရိုအာရုံခံကိရိယာများ	Single-stage
TO-66	Kovar	၆၊ ၉ တံ	High-Density Detector ယူနစ်များ	Single မှ 4 အဆင့်
TO-37/TO-13	Kovar / သံမဏိ	6 မှ 16 pins	Multi-channel IR Arrays	Single to 2-stage

High-Integrity Optoelectronic အိမ်ရာများ

Multi-watt thermal loads နှင့် dense photodetector arrays များအတွက် တီထွင်ဖန်တီးထားသည့် structural rigidity နှင့် တိကျသော co-planarity သည် အရေးကြီးဆုံးဖြစ်သည်။

Enclosure အမျိုးအစား	ဆောက်လုပ်ရေးပစ္စည်းများ	ပင်နံပါတ်	ပုံမှန်ပစ်မှတ် ကိရိယာ

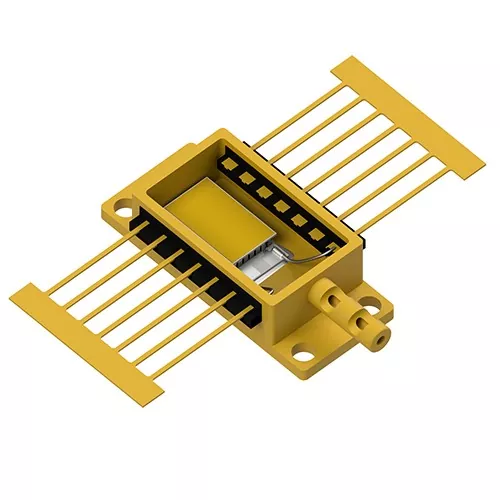

BTF (လိပ်ပြာ)	ကြေးနီ-တန်စတင် (CuW) အခြေစိုက်စခန်းနှင့်အတူ Kovar	တံ ၁၄	Pump Lasers & Telecom Transmitters
HHL (High Heat Load)	Kovar၊ Steel သို့မဟုတ် Copper-Moly (CuMo)	၉ တံ	စွမ်းအားမြင့် စက်မှုလေဆာများ
PS-28 / BOX	Ni/Au-Plated Kovar Enclosures	၂၈ တံ	Multi-ဒြပ်စင် Optical Detectors
TOSA/ROSA	CuW အပူဖြန့်ကိရိယာများနှင့်အတူ Kovar	စိတ်ကြိုက်	Sub-miniature Transceiver Assemblies
HTCC/LTCC	အပူချိန်မြင့်/နိမ့် ပေါင်းစပ်ကြွေထည်များ	Array Pins များ	Low-Noise Photodetector Arrays

အဓိကစွမ်းဆောင်ရည်

Eutectic Micro-Bonding- မော်ဂျူးခွဲများသည် AuSn eutectic အကြိုပုံစံများကို အသုံးပြု၍ အထုပ်ခေါင်းများဆီသို့ တိုက်ရိုက်ဂဟေဆော်ထားပြီး၊ လျှပ်ကူးနိုင်သော epoxies များကို ဖယ်ရှားကာ hermetic တံဆိပ်များတွင် အော်ဂဲနစ်ဓာတ်ငွေ့ထွက်ခြင်းကို ရှောင်ကြဉ်ပါသည်။

အမှောင်ဆူညံမှုကို နှိမ်နင်းခြင်း- Active spot cooling သည် photodetector array junction temperatures ကို လျော့နည်းစေပြီး အပူအမှောင်စီးဆင်းမှုကို လျှော့ချပေးပြီး အလုံးစုံ signal-to-noise ratios (S/N) ကို ပိုမိုကောင်းမွန်စေပါသည်။

Flexible Lead Frame Configurations- Header pins များကို ပြားချပ်ချပ် မျက်နှာပြင်များ သို့မဟုတ် ရစ်ပတ်ထားသော inductance နည်းပါးစေရန်နှင့် အလိုအလျောက် ဝါယာကြိုးချည်ခြင်း လုပ်ငန်းစဉ်များကို ရိုးရှင်းစေရန် ချွန်ထက်နေသော အကြံပြုချက်များကို ပြုပြင်နိုင်ပါသည်။

Multi-Stage Stage လုပ်ဆောင်နိုင်မှု- နက်ရှိုင်းသောအအေးပေးသည့်ကွဲပြားမှုများ (ΔT>70∘C) လိုအပ်သော အပလီကေးရှင်းများအတွက် single-stage to 4-stage micro-TEC configurations များကို ထားရှိပေးပါသည်။

Co-Developed Packaging (JDP)- အပူပိုင်း CAD မော်ဒယ်လ်နှင့် ပစ္စည်းရွေးချယ်ခြင်းမှ အမြန်နမူနာပုံတူရိုက်ခြင်းနှင့် အစုလိုက်အပြုံလိုက် ထုထည်ထုတ်လုပ်ခြင်းအထိ လျှောက်လွှာအင်ဂျင်နီယာ ပံ့ပိုးမှု အပြည့်အစုံ။

Primary Application Domains

Optical Communications & Photonics

လေဆာလမ်းဆုံအပူချိန်ကို ပြောင်းလဲနိုင်သော case temperatures အောက်တွင် လော့ခ်ချခြင်းဖြင့် TOSA/ROSA transceivers၊ EML လေဆာများနှင့် DWDM ကွန်ရက်များအတွက် လှိုင်းအလျားတည်ငြိမ်မှုကို ပံ့ပိုးပေးပါသည်။

အနီအောက်ရောင်ခြည်နှင့် XRF Spectroscopy

Micro Thermoelectric Coolers နှင့်အတူ တပ်ဆင်မှုများသည် ဓာတ်မှန်မီးချောင်း (XRF) နှင့် ပျံ့လွင့်မှုမရှိသော အနီအောက်ရောင်ခြည် (NDIR) အာရုံခံကိရိယာများအတွက် အအေးခံအလွှာများကို ပံ့ပိုးပေးကာ ပတ်ဝန်းကျင်ဆိုင်ရာ ခွဲခြမ်းစိတ်ဖြာမှုအတွင်း အချက်ပြပျံ့လွင့်မှုကို ကာကွယ်ပေးသည်။

စွမ်းအားမြင့် စက်မှုလေဆာများ

Butterfly (BTF) နှင့် High Heat Load (HHL) ပက်ကေ့ဂျ်များအတွင်း အပူစီးဆင်းမှုကို စီမံပြီး၊ အလင်းတန်းအရည်အသွေးကို ထိန်းသိမ်းကာ diode သက်တမ်းကို သက်တမ်းတိုးစေသည်။

အာကာသနှင့် ကာကွယ်ရေးအာရုံခံမှု

Focal plane arrays (FPA) အတွက် အအေးပေးခြင်း၊ ညဘက်အမြင်အာရုံခံကိရိယာများနှင့် ပြင်းထန်သောစက်ပိုင်းဆိုင်ရာတုန်ခါမှုနှင့် အပူလှိုင်းဒဏ်ခံရသော optical လမ်းညွှန်အာရုံခံကိရိယာများ။

အရည်အသွေးစစ်ဆေးခြင်း။

အိမ်တွင်းသန့်စင်ခန်း ထုပ်ပိုးမှု- မိုက်ခရို-TEC နေရာထိုင်ခင်းများ၊ ဝါယာကြိုးချည်ခြင်းနှင့် အလုံပိတ်ခြင်း လုပ်ငန်းများအားလုံး ဓာတ်တိုးမှုနှင့် အစိုဓာတ်ကို စုပ်ယူခြင်းမှ ကာကွယ်ရန် ထိန်းချုပ်ထားသော ပတ်ဝန်းကျင်တွင် ပြုလုပ်သည်။

100% ပါရာမီတာ စစ်ဆေးမှု- Micro Thermoelectric Coolers ပါရှိသော တပ်ဆင်မှုတိုင်းသည် AC ခံနိုင်ရည် (Rac)၊ လျှပ်ကာခံနိုင်ရည်၊ အပူတုံ့ပြန်မှု၊ နှင့် အတိုင်းအတာ ခံနိုင်ရည်များကို ပို့ဆောင်ခြင်းမပြုမီ စမ်းသပ်မှုများ ပြုလုပ်သည်။

ခြေရာခံနိုင်သော ထောက်ပံ့ရေးကွင်းဆက် သမာဓိ-တရားဝင် ခေါင်းစီးထုတ်လုပ်သူများနှင့် တိုက်ရိုက်ပူးပေါင်းဆောင်ရွက်ခြင်းသည် ရွှေဖြင့်ပြုလုပ်ထားသော ကပ်တွယ်မှု၊ လေဟာနယ်တင်းကျပ်မှုနှင့် ISO9001 စံနှုန်းများကို တင်းကျပ်စွာ လိုက်နာမှုကို သေချာစေသည်။

အမေးများသောမေးခွန်းများ

အိမ်တွင်း၌ သီးခြား TEC များ တပ်ဆင်ခြင်းအတွက် ကြိုတင်စုစည်းထားသော TEC-on-header ကို ဝယ်ယူခြင်း၏ အကျိုးကျေးဇူးကား အဘယ်နည်း။

ကြိုတင်ပေါင်းစပ်ထားသော စည်းဝေးပွဲများသည် ရှုပ်ထွေးသော လက်စွဲမိုက်ခရိုဂဟေဆော်ခြင်းကို ဖယ်ရှားပေးကာ၊ စက်ရုံမှ အတည်ပြုထားသော eutectic bond ခိုင်မာမှုကို အာမခံချက် (Rth minimization) နှင့် အလုံပိတ်ထုပ်ပိုးထားသော အထုပ်များတွင် ညစ်ညမ်းခြင်းမှ ကင်းဝေးစေသည်။

X-Meritan သည် ဖောက်သည်ပေးသော စိတ်ကြိုက်ခေါင်းစီးများပေါ်တွင် micro-TEC များကို တပ်ဆင်နိုင်ပါသလား။

ဟုတ်ကဲ့။ ကျွန်ုပ်တို့၏ Joint Development Packaging (JDP) ပရိုဂရမ်မှတဆင့် သုံးစွဲသူများသည် ကျွန်ုပ်တို့၏ စံသတ်မှတ်ချက်ဖြစ်သော Kovar/CuW ခေါင်းစီးများမှ သို့မဟုတ် စက်ရုံ TEC ပေါင်းစပ်မှုနှင့် ဝါယာကြိုးချည်ခြင်းအတွက် ကိုယ်ပိုင်အိမ်များကို သင်္ဘောဖြင့် ရွေးချယ်နိုင်သည်။

ရွှေသံဖြူ (AuSn) eutectic bonding သည် ပက်ကေ့ဂျ်ယုံကြည်စိတ်ချရမှုကို မည်သို့တိုးတက်စေသနည်း။

အော်ဂဲနစ်ကော် သို့မဟုတ် ပုံမှန်အပျော့စား ဂဟေများနှင့်မတူဘဲ AuSn eutectic bonding သည် ပိုမိုမြင့်မားသောအပူစီးကူးမှု၊ အော်ဂဲနစ်ဓာတ်ငွေ့ထုတ်လွှတ်မှု သုညနှင့် အပူချိန်မြင့်မားသော die-attach လုပ်ဆောင်ချက်များကို ရေအောက်ပိုင်းတွင်ခံနိုင်ရည်ရှိသော ပူးတွဲခိုင်ခံ့မှုကို ပေးပါသည်။

စိတ်ကြိုက် micro-TEC ပက်ကေ့ဂျ်ဒီဇိုင်းကို အကဲဖြတ်ရန် မည်သည့်ဒေတာ လိုအပ်သနည်း။

ကျေးဇူးပြု၍ ပစ်မှတ်ပက်ကေ့ဂျ်ပုံစံ (ဥပမာ၊ TO-8၊ BTF)၊ အပူဝန် (Qc)၊ ပစ်မှတ်အပူချိန်ကွာခြားချက် (ΔT)၊ pin ဖွဲ့စည်းမှုသတ်မှတ်ချက်များနှင့် နှစ်သက်ရာ မောင်းနှင်မှုဗို့အား/လက်ရှိကန့်သတ်ချက်များကို ပေးပါ။
